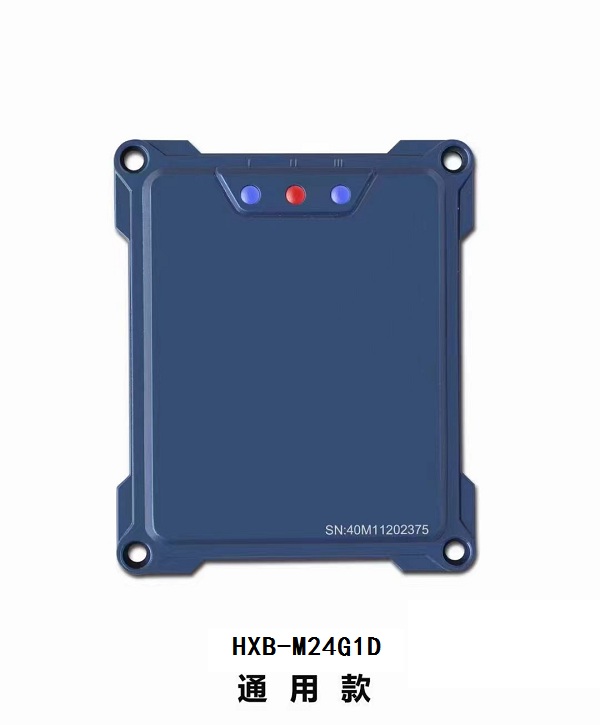

通用款雷达 HXB-M24G1D

产品简介：

    本产品是一款可对X轴（宽度）Y轴（高度）和Z轴（距离）实现同步检测的双波束毫米雷达。

由于X轴和Y轴采用各自独立的发射和接受单元，通过特殊的天线结构，使Y轴垂直检测角度达到约60°，大大增强了雷达在垂直角度上的检测能力，真正实现通道无盲区。

    因此双波束雷达可有效解决大型车辆因空档部位而造成的漏检问题。同时由于电磁辐射面积的增大，也有效提升了车辆大角度通行的检测可靠性。

雷达技术参数：

1、输入电压：9-24VDC

2、额定电流：< 200mA

3、工作频率范围：24-24.25GHz

4、调制模式：FMCW

5、X轴天线发射功率：10-15dBm

6、X轴水平波束：＜30°

7、X轴垂直波束：＜17°

8、Y轴天线发射功率：10-15dBm

9、Y轴水平波束：＜15°

10、Y轴垂直波束：＜60°

11、Z轴检测距离：1-6米，±0.1米。

12、工作温度：-40℃~+85℃

13、防护等级：IP67

14、外壳尺寸：117*97*16mm

应用场景：

1、适用于各种气候环境的区域检测和触发。

2、适用于各类闸机的车道防砸和触发应用场合。

3、适用于人员和电动车辆的混合通道场合。

4、适用于快速卷门的车辆进出检测（可仅检测车辆）
