一、系统简介

  高清车牌识别软件，系统集成先进的车牌自动识别技术、软硬件融合控制技术、互联网与电子支付技术于一身的车牌识别停车场管理系统。该系统高度集成，布局简洁；拥有强大的报表功能，让数据分析处理更合理简便；

  系统最大的特点就是相比于其他系统安装更简单、调试更简便、维护量更少；同时能适用于环境复杂、功能要求齐全、性能要求高的场合。

（1）进出场流程规则：1.临时车有牌： 入场自动开闸，出场扫出口二维码缴费开闸；2.场内预支付，在规定时间内直接出场

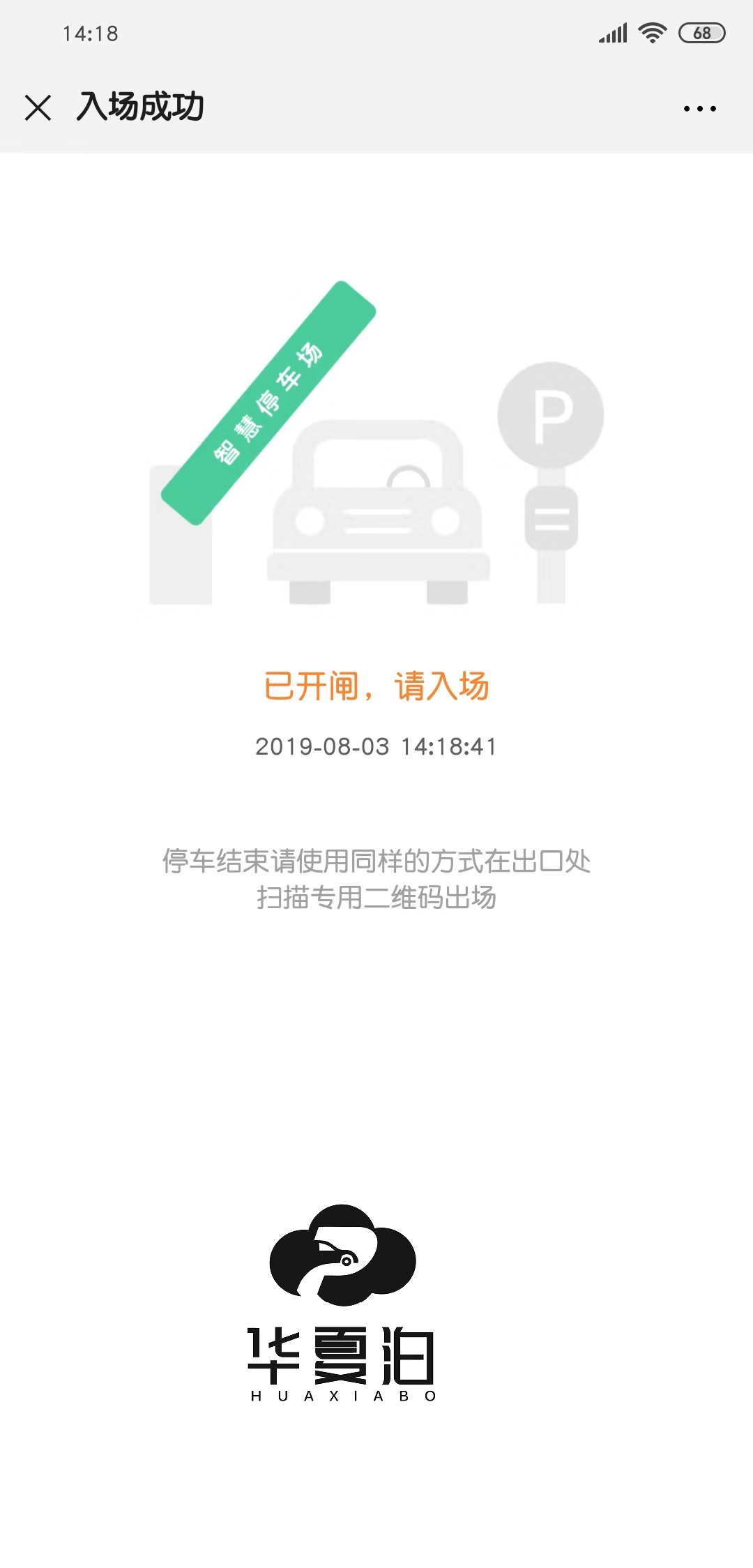

（2）临时无牌车：a入场扫描道口二维码，点击无牌车进场开闸 如图示。

场内无牌临时车可查询停车时长，出场扫描道口二维码 缴费出场

3.固定车：内部车辆不停车通行进出口 均会自动开闸。

   （1）二维码物料：

我们建议使用PVC材质的有机玻璃板做二维码，安全，轻便，成本低，使用寿命长， 二维码需要使用方制作成物料张贴在闸机位置醒目处供车主扫码使用。

（2）移动支付使用条件：

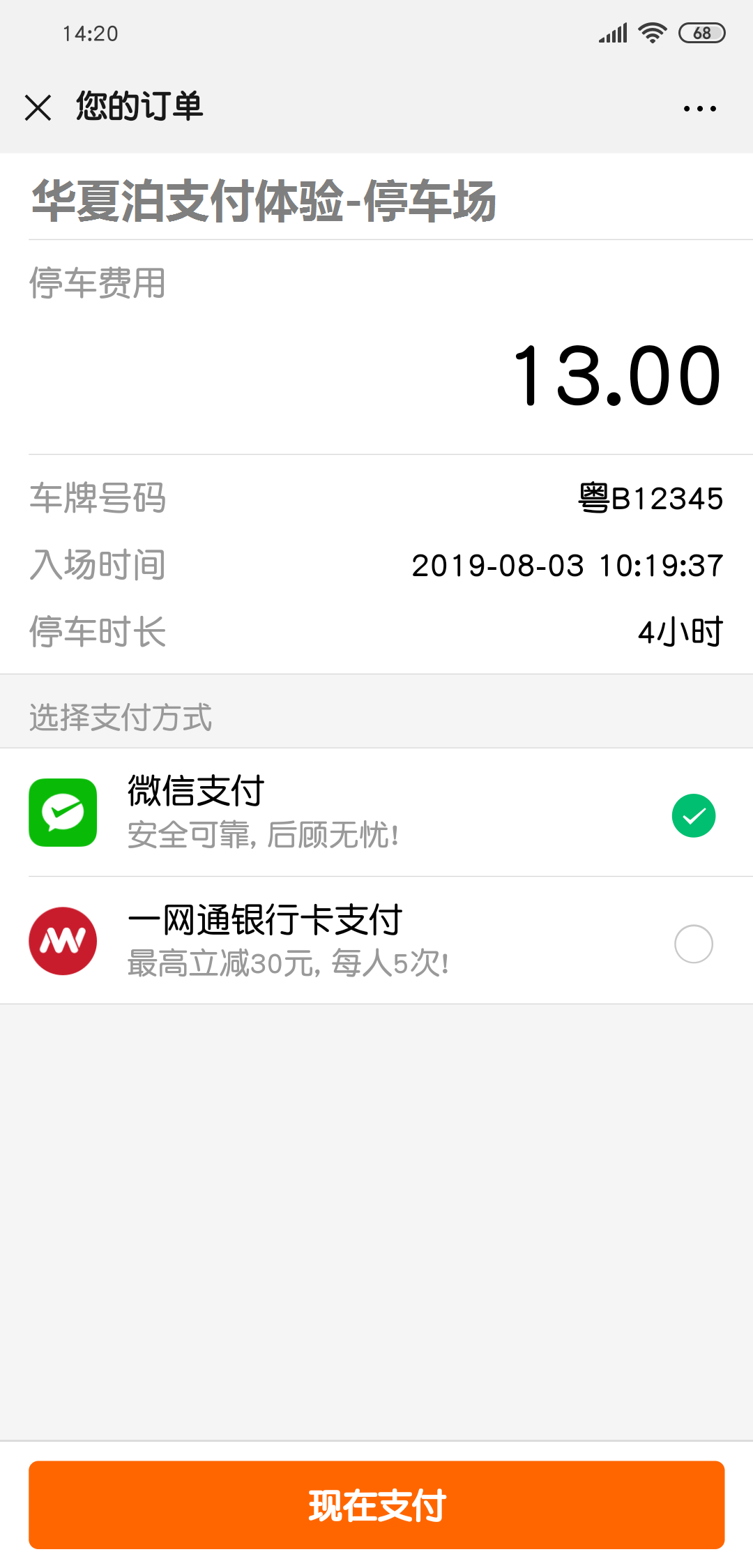

       停车场经营人提供收款账户,联系人信息,停车场信息等给我司,我司负责开通移动支付功能. 具体需要提供的信息请参照附件两表. 对私账户需要提交的材料表或者对公账户需要提交的材料表。资料提交后,一般情况下当天即可审核. 审核通过后,我司提供对应的支付参数文件和二维码,使用方将该文件拷贝到软件目录下即成功开通移动支付.停车场开通移动支付功能后,车主就可以使用微信扫码支付出场. 停车场必须能够访问外网。

三、系统安装

3.1设备安装位置接线图

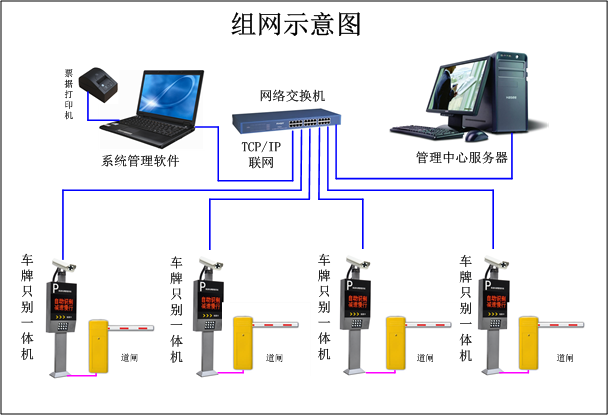

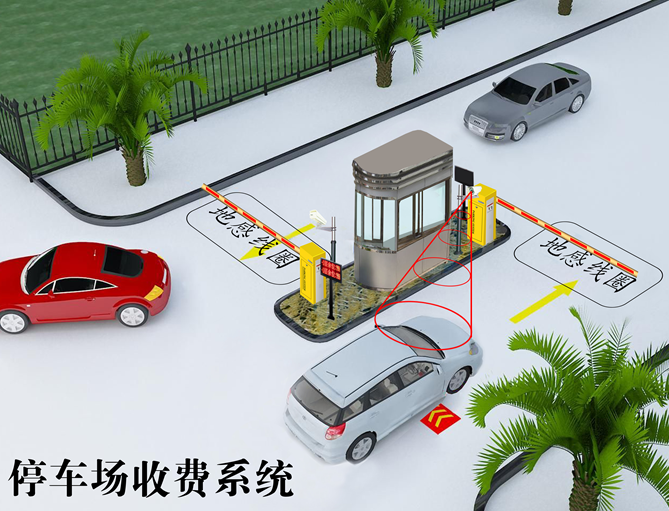

下图以安全岛为例，简要说明智能停车场管理系统安装位置及接线图。

3.2道闸安装规范

3.2.1确定位置

    将道闸竖直安放在安全岛上（或者混凝土地面、道闸基础），根据用户要求及参照现场情况，摆放道闸安装位置，摆放位置应显眼，闸杆面朝外（路口），道闸安装台面与路面需平行。

3.2.2安装机箱

    确定道闸箱体安装位置，打开箱门，用记号笔在箱底板孔位处划安装孔位置，移开箱体，使用冲击钻在记号处打上膨胀螺丝孔，孔直径Ф14，孔深100-120mm。安装孔插上Ф12膨胀螺丝，拧紧螺母，然后松掉螺母，将道闸箱体移至安装位，调好箱体水平和垂直度，再次拧紧螺母。注意别损坏安装位置下的管线，螺丝一定要加装簧垫和垫片，安装完闸机后需用棉布拭擦干净，保持机身清洁。

3.2.3安装闸杆

    打开箱门摇转电机摇柄，使道闸杆把处于垂直位置。将闸杆带有螺丝孔端放入杆把槽内，套上闸杆压板并拧紧螺母。摇转电机摇柄，使道闸杆处于水平位置，道闸杆正好与道闸杆托接触，道闸杆托的安装方法与箱体的安装步骤相同。

3.2.4拉簧调整

    接通道闸电源，按控制器“▲”“▼”键，使闸杆上下90度运行4至5次，若落杆时出现抖动现象，说明平衡弹簧拉力不够，请将闸杆运行至垂直状态，参照道闸安装调试说明书调节平衡弹簧拉力，使闸杆在落杆运行时达到最佳效果。

注意事项：

A.安装道闸是要严格按强弱电分开布设的规范进行施工；

B.道闸电源地线一定要与接地端接触良好。

3.3箱体安装规范

3.3.1箱体固定

    确定箱体安装位置，打开箱门，用记号笔在箱底板孔位处划安装孔位置，移开箱体，使用冲击钻在记号处打上膨胀螺丝孔，孔直径Ф14，孔深100-120mm。安装孔插上Ф12膨胀螺丝，拧紧螺母，然后松掉螺母，将箱体移至安装位，调好箱体水平和垂直度，再次拧紧螺母。注意别损坏安装位置下的管线，螺丝一定要加装簧垫和垫片，安装完箱体后需用棉布拭擦干净，保持机身清洁。

3.3.2箱体接线

    接线前仔细查看调试说明，按照规定接线要求接线，建议给线头压上冷压端子，接好之后再次检查接线是否正确，端子是否拧紧。

注意事项

A.安装箱体严格按强弱电分开布设的规范进行施工；

B.箱体的电源地一定要与接地端接触良好，保持与大地通畅；

C.非用户特殊要求，现有的设备垂直投影不能超出安全岛。

四、控制机操作说明

4.1按键操作说明

点按按键可以分别显示红绿黄三种颜色，检查显示屏是否显示正常是否有坏点存在。长按按键三秒钟可恢复出厂设置，此时控制卡重新开机启动。

系统基本设施及特点

如图

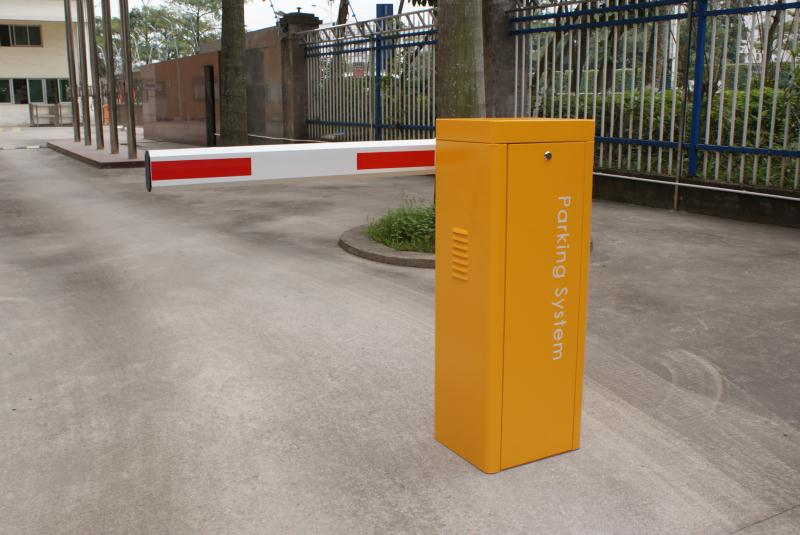

1）全自动挡车道闸

①、特别设计一套卸荷装置，以防止外力损坏；

②、行程控制以光电开关代替机械行程开关；

③、特别设计一套平衡机构，确保运行轻快、平稳、输入功率小；

④、增设紧急手动装置，以防止意外事件的发生；

⑤、增设一套防砸车控制系统，确保车辆安全；

⑥、全电路无触点控制系统，确保车辆安全。

2）数字式车辆检测器

①、以数字量逻辑判断代替传统的模拟量开关判断，确保判断的准确性；

②、全天候性能设计，排除了外界环境变化对系统影响（天气变化、使用时间变化等）；

③、感应量灵活调节，确保客户对不同车辆的判别要求；

④、快速反应设计，适应大车流量的运行系统；

⑤、智能逻辑判断，确保各类复杂组合的判断。

3）中文电子显示屏

①、采用全进口LED发光管，确保亮度；

②、采用全进口集成块和单片机，确保编程可靠，

修改方便；

③、全中文滚动显示，内容丰富；

④、防雨式设计，确保全天候可靠运行；

⑤、板块式设计，维修，更换便捷，

且不影响系统的运行；

⑥、深色底设计，增加显示亮度。

4）电脑

负责整个系统的控制和管理，包括车牌抓拍识别，起落闸竿。采用工控机，性能稳定，容易扩容。大容量内存和超大容量硬盘，使系统数据储存量达3年以上，建议采用Intel I3 CPU 以上,内存：4G，使系统快速处理数据。

5） 专用闪光灯

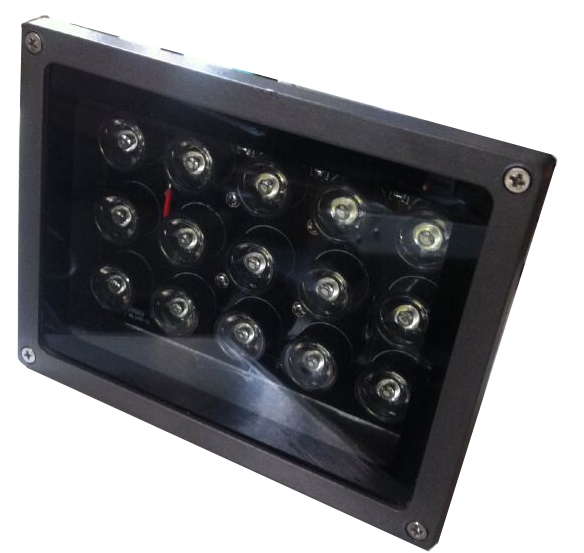

专用光灯采用高亮发光二极管（LED）来制作的， 他有运行稳定，发热量低，低能耗，使用寿命长的特点。

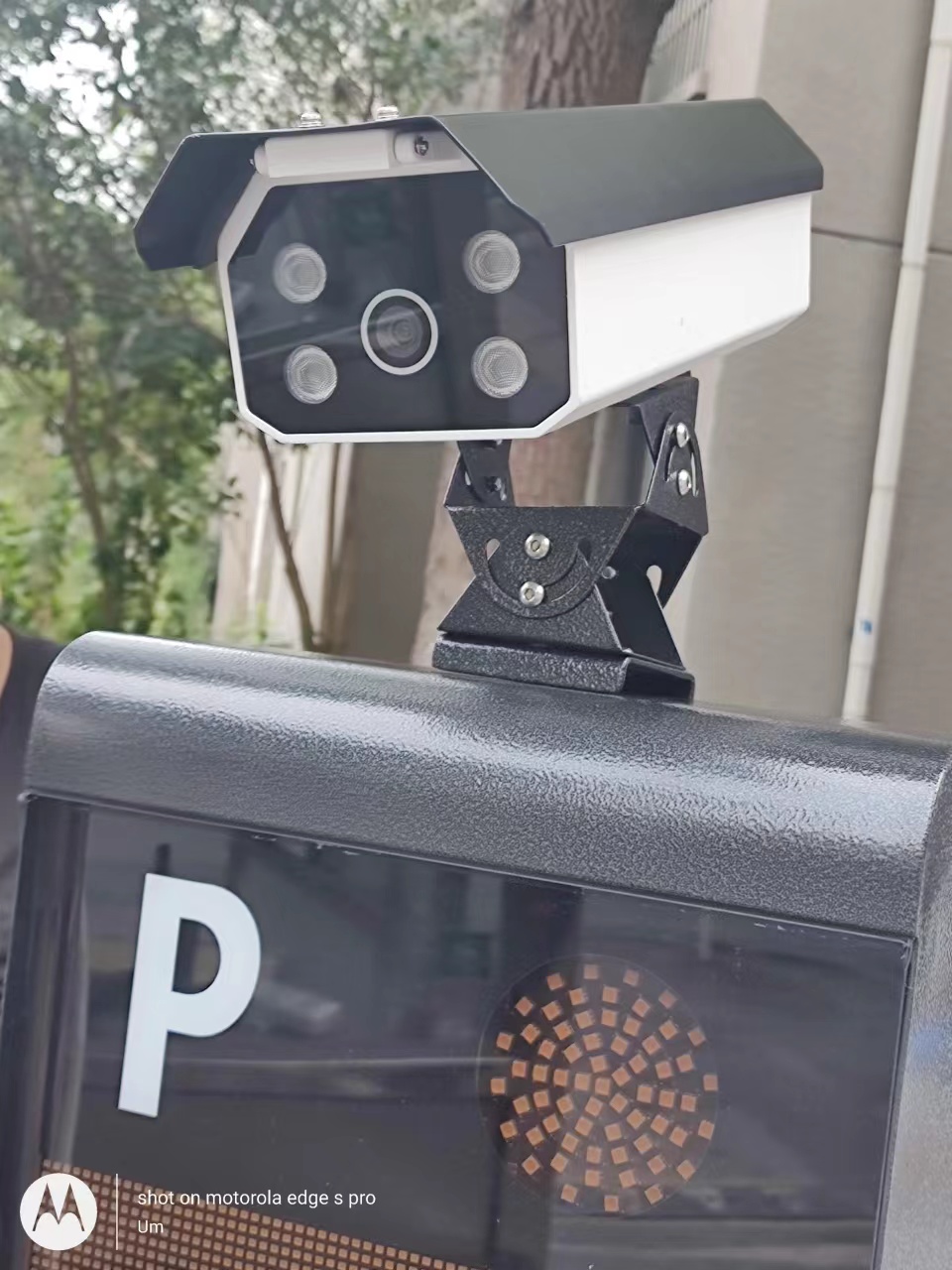

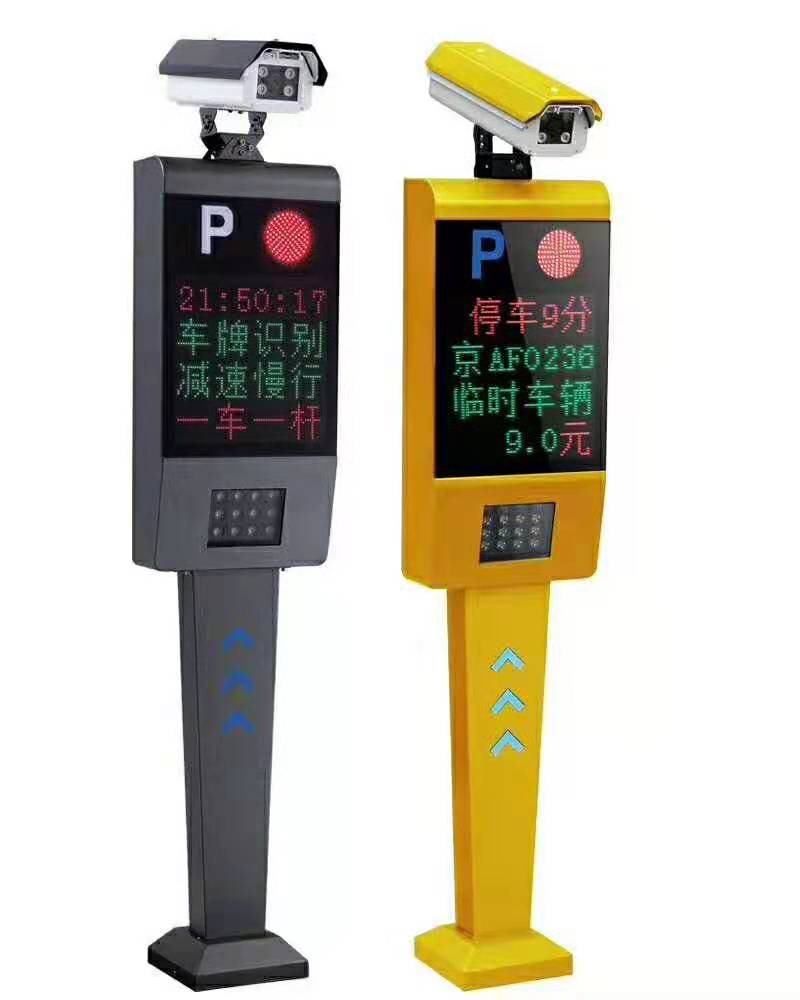

6）百万高清车牌识别一体机摄像机

产品特性：

◆ 极致优化的嵌入式车牌识别算法：综合识别率高于99.58%；

◆ 视频流识别优化处理：最大程度地保证识别准确率；

◆ 优异的成像自动控制：自动跟踪光线变化、有效抑制顺光和逆光；夜间抑制汽车大灯； 补光灯基于图像分析算法进行控制，避免了传统基于光敏电阻补光的不稳定性；

◆ 可脱机运行：前置数据存储功能；

◆ 无车牌车辆智能处理：多触发机制保证无车牌（或严重污损等）车辆的正常通行管理；

◆ 产品稳定：优异的硬件架构和稳定的算法。

五、软件使用说明

5.1系统配置要求

在安装软件之前，请先了解所使用电脑的配置情况。本软件要求电脑基本配置如下：

A、操作系统：WIN各个版本均可；

B、电脑配置：各个版本配置均可；

C、支持1440*900分辨率，17英寸及以上真彩显示器。

5.2软件安装

5.2.1安装软件

    安装软件之前，请设置好电脑本机IP地址（确保相机和电脑处于同一网段），关闭杀毒软件和电脑防火墙。安装时，右键以管理员身份运行安装此软件。

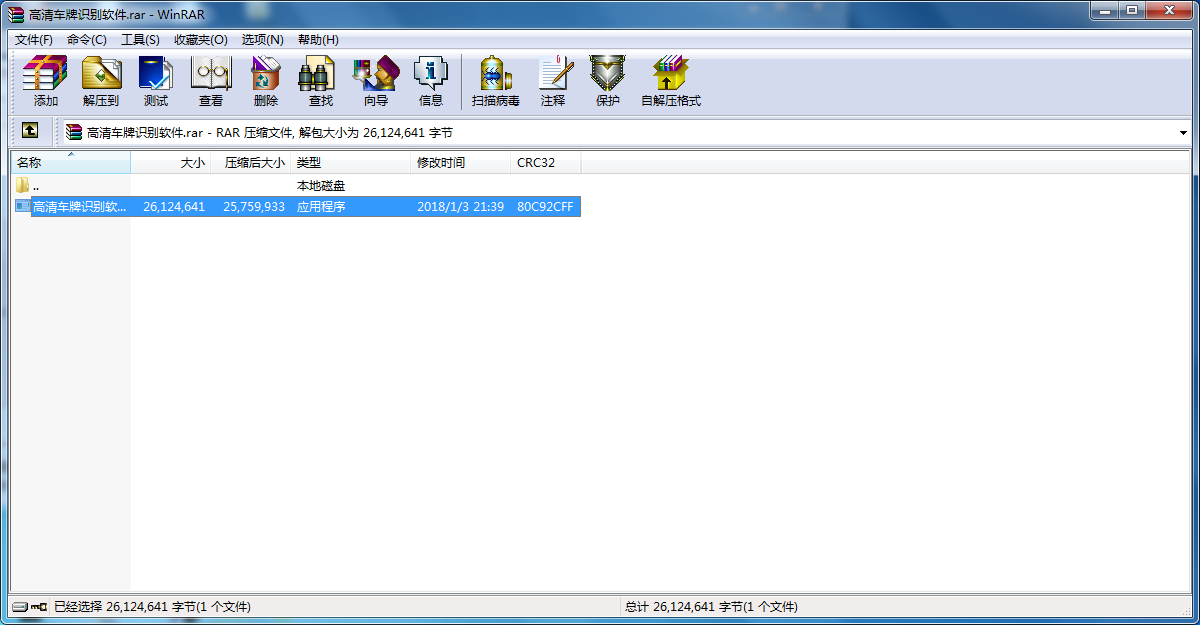

（1）解压压缩包中的高清车牌识别文件，如下图所示：

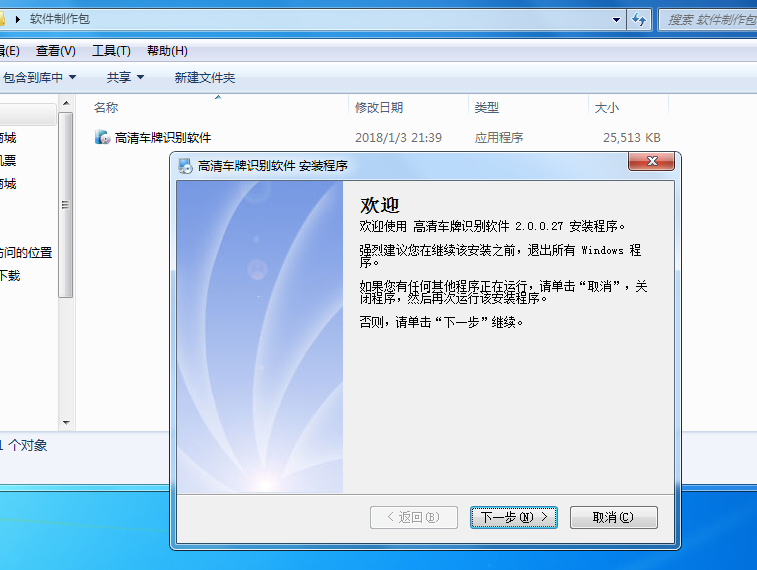

（2）双击“高清车牌识别软件”可执行文件，出现下图所示窗口：

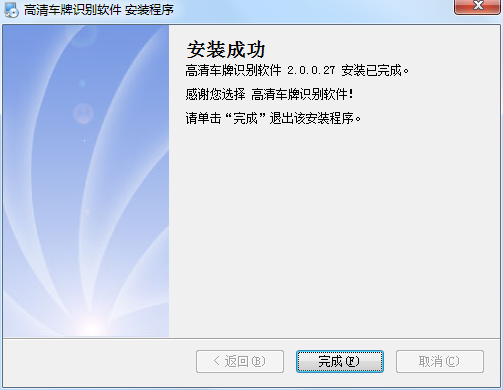

（3）连续点击【下一步】按钮继续安装，直至最后一步点击【完成】完成安装，如下图界面

5.2.2多台电脑联机时的数据库的创建与连接（单台主机的请忽略此步）

（1）主机安装软件过程同上。

（2）其他副机软件安装时，同样双击“高清车牌识别软件”可执行文件，并点击下一步，出现下图所示窗口：

（3）在程序功能中仅勾选车牌识别软件，连续点击【下一步】按钮继续安装，直至最后一步点击【完成】完成安装，帐号为: admin  密码默认为空

如下图界面

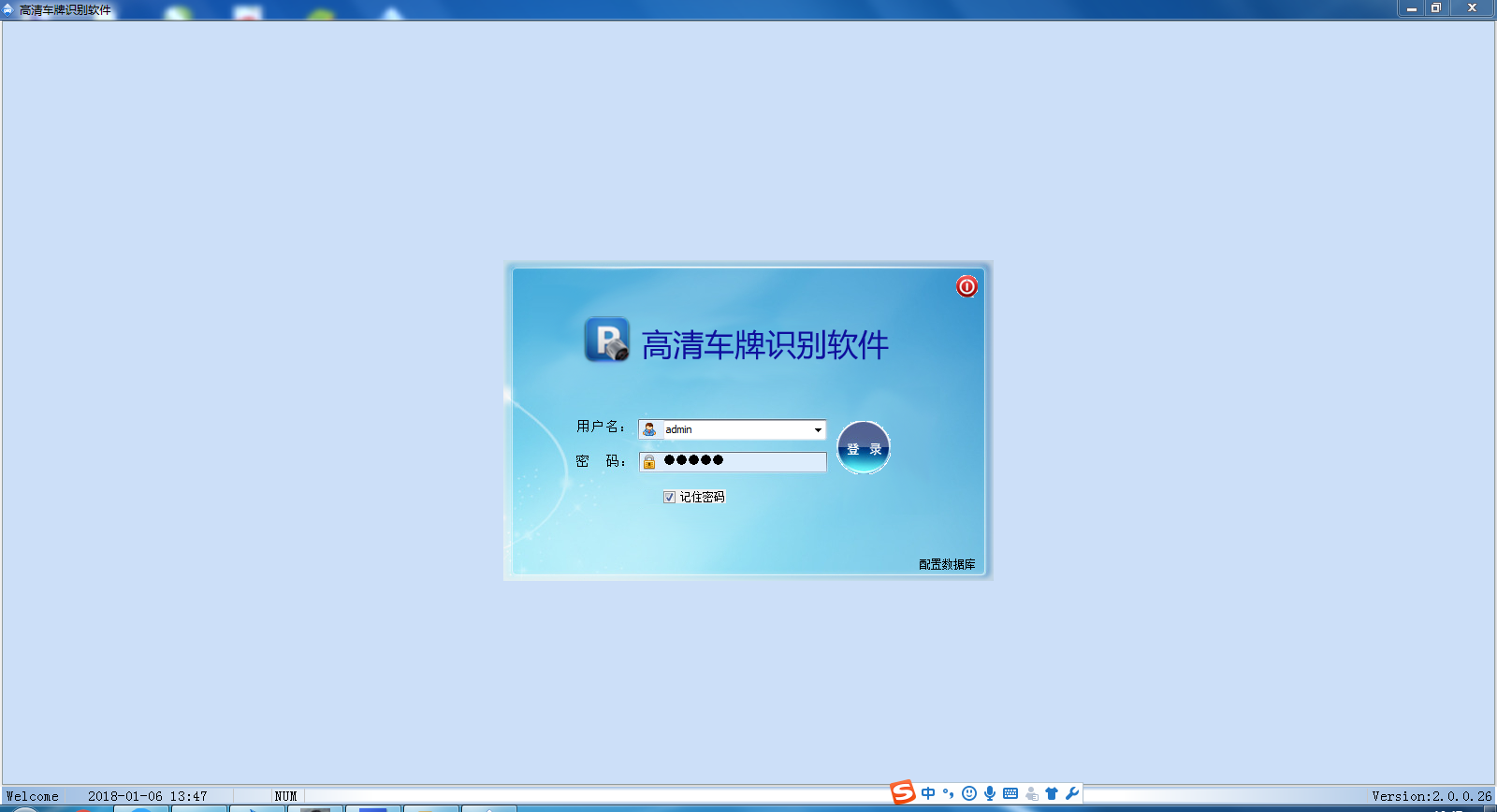

（2）点击界面右下角的配置数据库，如下图所示

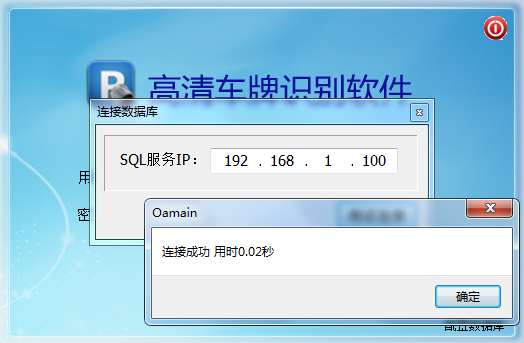

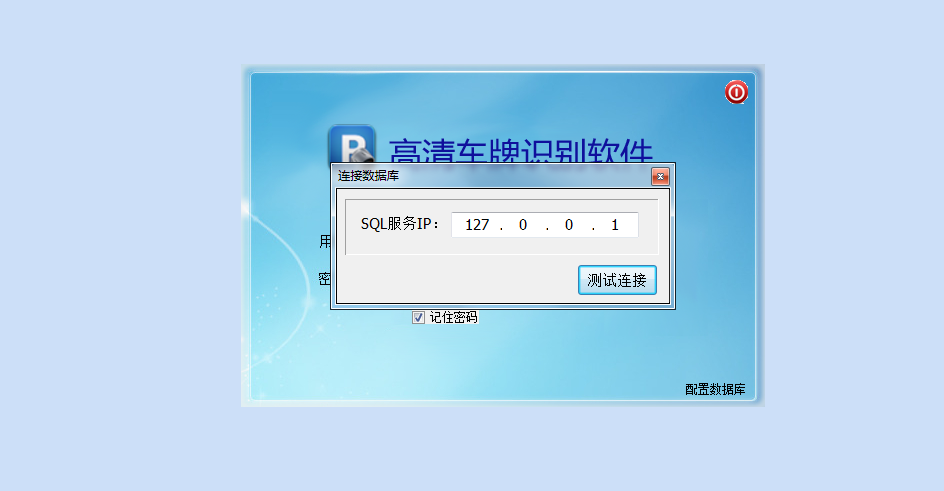

如果辅机需要连接主机数据库，在地址栏中输入主机电脑的IP地址并点击测试连接，（请再次确认主机电脑的IP地址和主机电脑已经关闭防火墙）提示“连接成功”则说明已经成功连接好数据库。如下图所示：

（3）点击确定，单击【登录】，软件成功打开即可。如图所示：

温馨提示：若提示“连接失败或拒绝访问”，则表示电脑之间的网络或者主机电脑的系统设置有问题，请按照说明进行排查。

5.3软件功能说明

软件主要将系统功能分化为六大模块：功能管理、常用功能、道口设置、车场管理、报表统计、系统设置，下面将对各模块做出详细说明。

5.3.1软件功能简介

Ø 功能管理

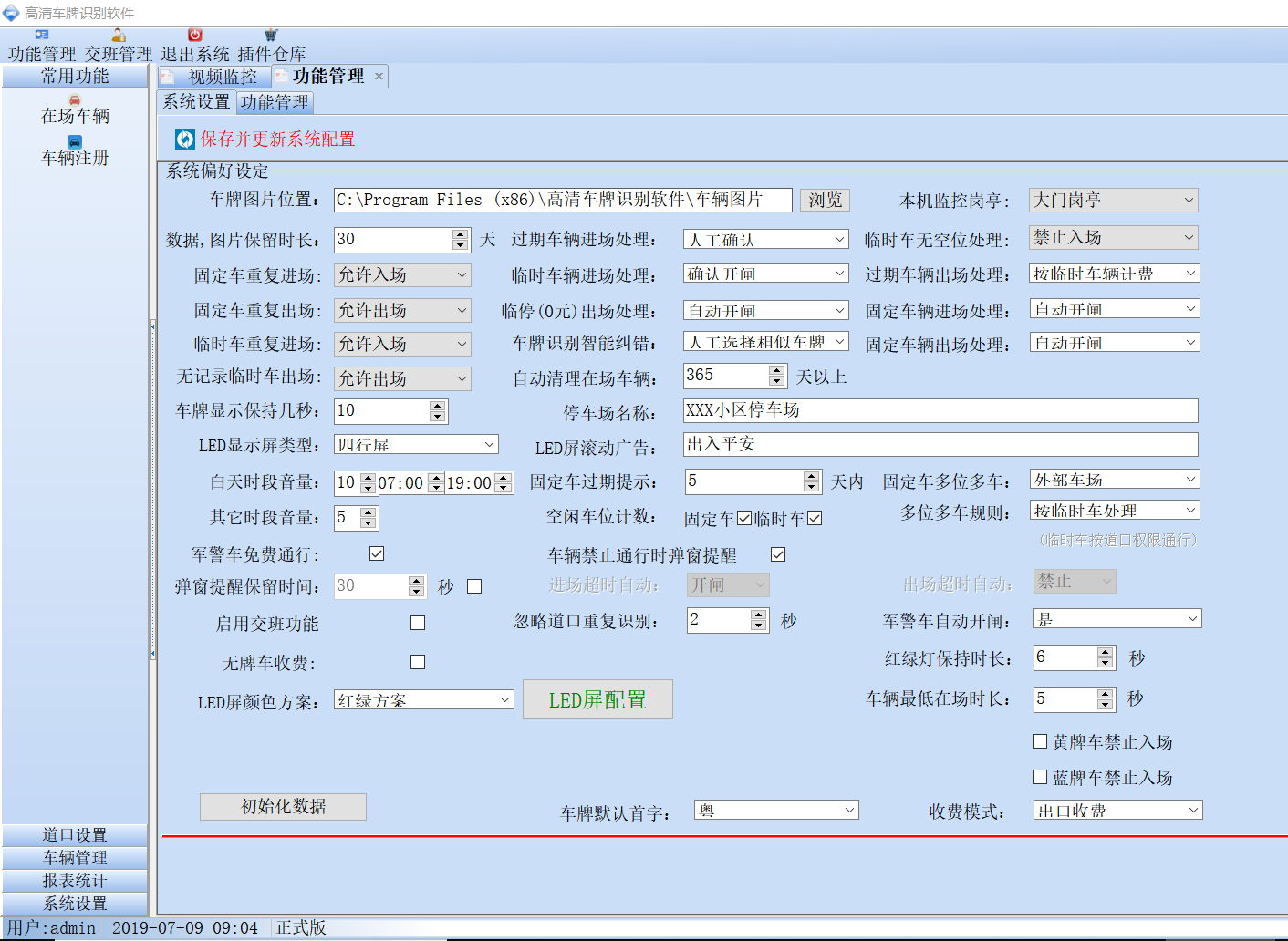

该模块主要对整个停车场系统功能和选项的设置，分别有：收费标准设置、音量大小设置、广告语设置、一位多车设置、车牌智能纠错设置、图片保存路径设置、过期车辆进出场设置、临停车无空位处理等，界面如图所示：

【车牌默认首字】：设置车牌登记、手动入出场等地方默认省份，可将优先省份在下拉框选项中优先显示。例如车场内都是京牌车 则选择首字为京，则注册车牌时默认加载为京

【临时车进出权限】：设置外来临时车所属的权限组，设定完毕后。点击保存并更新配置，则临时车按照此权限组的权限进出。

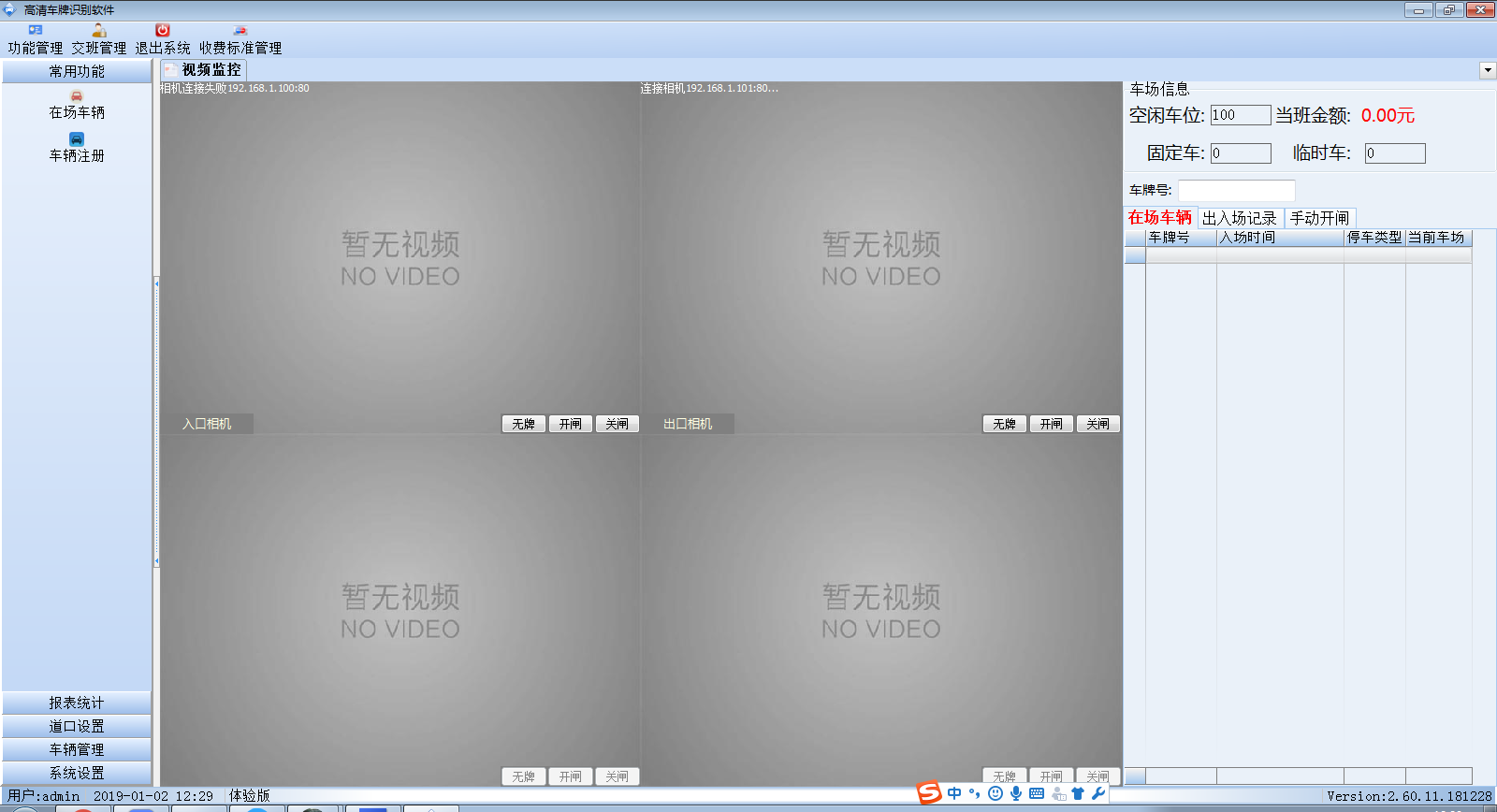

【本机监控岗亭】：配置该电脑所监控的岗亭，配置完毕后点击保存并更新配置，则该电脑显示此岗亭中的相机画面。

【车牌图片位置】： 选择抓拍图片存储位置，建议不要选择操作系统安装系统的盘符。如果是多台电脑联机则还要设置为网络路径存储，要注意网络存储路径的格式（例如：\\192.168.1.100\高清车牌图片\）。

【数据，图片保留时长】：该项功能针对用户硬盘容量不足时，提供自动删除图片功能。

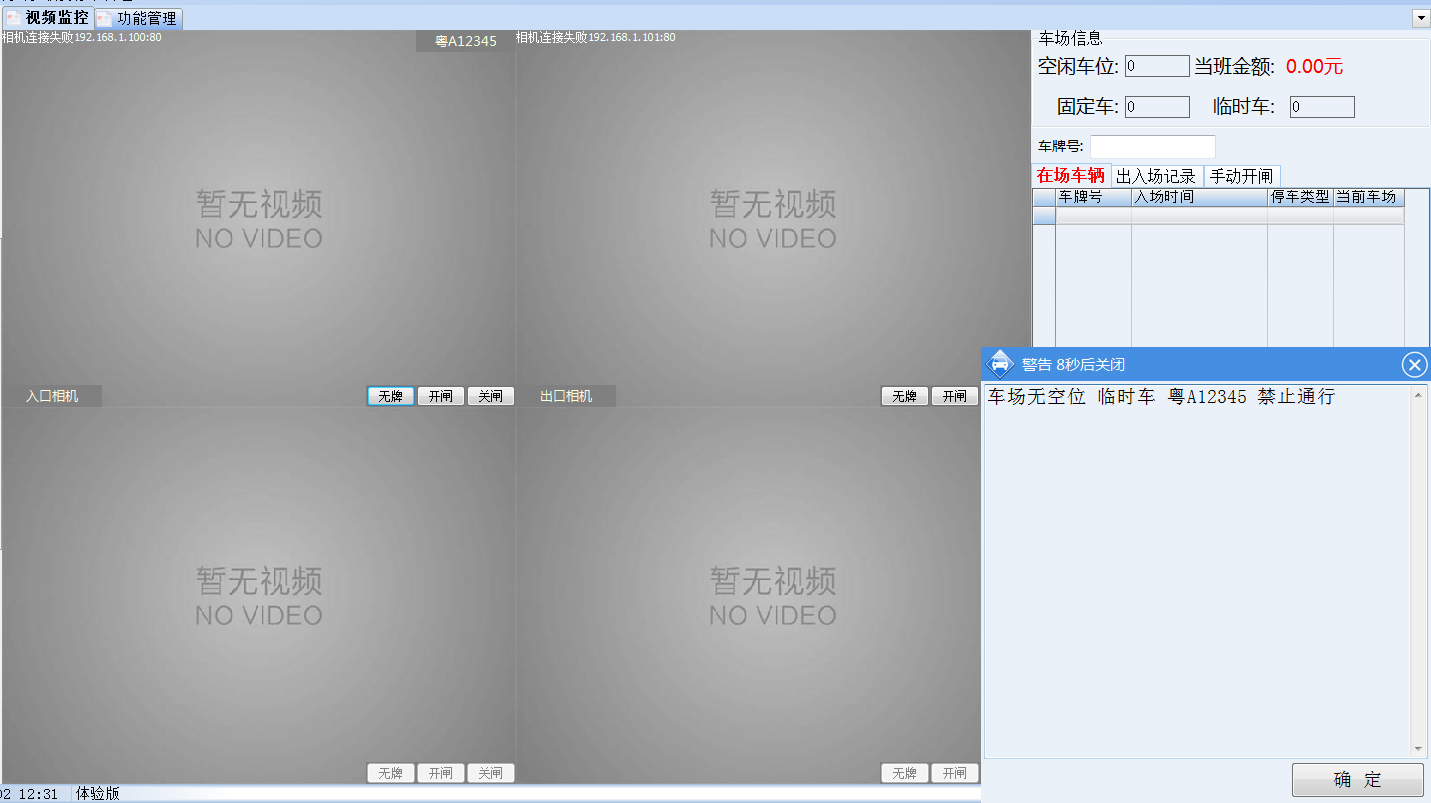

【临时车无空位处理】：当停车场内余位不足时，利用此设置来限制临时车驶入。如图所示

【过期车辆进场处理】：限制或者允许过期的固定车驶入场内。若选择按照临时车计费，则系统会自动计时计费。

【过期车辆出场处理】：限制或者允许过期的固定车驶出场内。若选择按照临时车计费，则系统会自动计时计费。

【允许固定车重复进场】：设置是否允许固定车辆重复驶入场内。

【允许固定车重复出场】：设置是否允许固定车辆重复驶出场内。

【允许临时车重复进场】：设置是否允许临时车辆重复驶入场内。若选择允许则按照车辆最近的一次入场时间开始计时。

【允许无记录临时车出场】：若选择允许则临时车辆出场时系统提示该车无入场记录。

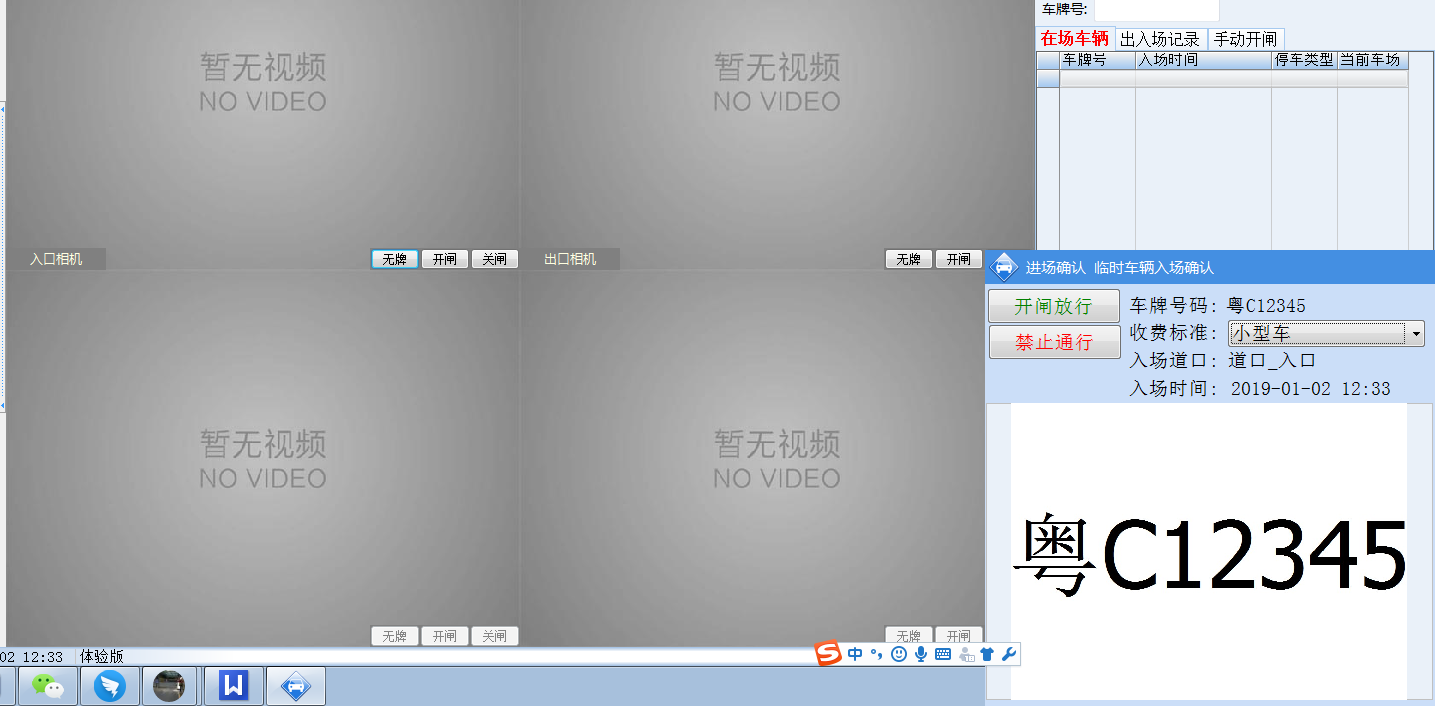

【临时车进场处理】：设置临时车辆进场开闸方式，选择自动开闸则临时车辆驶入时系统自动开闸；选择确认开闸则临时车辆驶入时系统弹出开闸入场和禁止入场等待管理人员确认。如下图所示

【临时车0元出场处理】：车辆计费为0元时，可以由系统自动开闸或者等待管理人员确认开闸。

【固定车辆进场处理】：管理固定车辆入场方式，选择自动开闸则固定车驶入时系统自动进行开闸，选择确认开闸则等待管理人员确认开闸。

【固定车辆出场处理】：管理固定车辆出场方式，选择自动开闸则固定车驶出时系统自动进行开闸，选择确认开闸则等待管理人员确认开闸。

【车牌识别智能纠错】：软件在处理车牌识别结果时，逐位与数据库车牌数据进行对比。除汉字外，模糊对比4位字母或数字

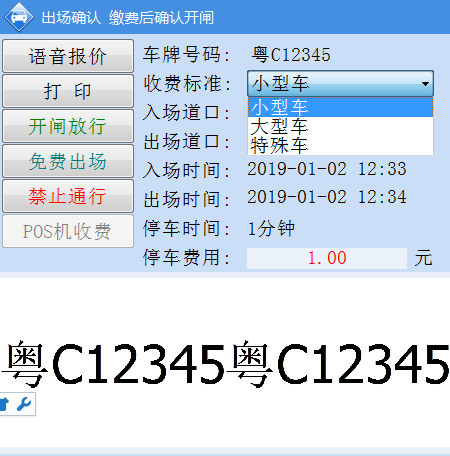

【缴费默认类型】：出场收费窗口中，默认按照所选的车辆类别进行计费，可更改车辆类别并重新报价。如下图所示

【LED屏滚动广告】：软件系统接通相机后会加载广告语到显示屏，默认显示在最后一行。

【LED显示屏类型】：选择两行屏或者四行屏。

【固定车过期提示】：固定车辆有效期少于**天时，显示并播报语音对快要过期的固定车友情提示车辆即将过期，请尽快延期缴费，其余时间仅提示“欢迎光临”或“一路顺风”。

【一位多车进场】：合理的管理车主多辆车对应一个月租车位的情况。对同一业主停在车场，超过所买车位数的那部分车进行收费或者禁止入场。

【白天时段音量】：定义白天时间区间，并对该区间的音量大小进行设置，等级越高音量越大。

【其他时段音量】：对该时间区间的音量大小进行设置，等级越高音量越大。

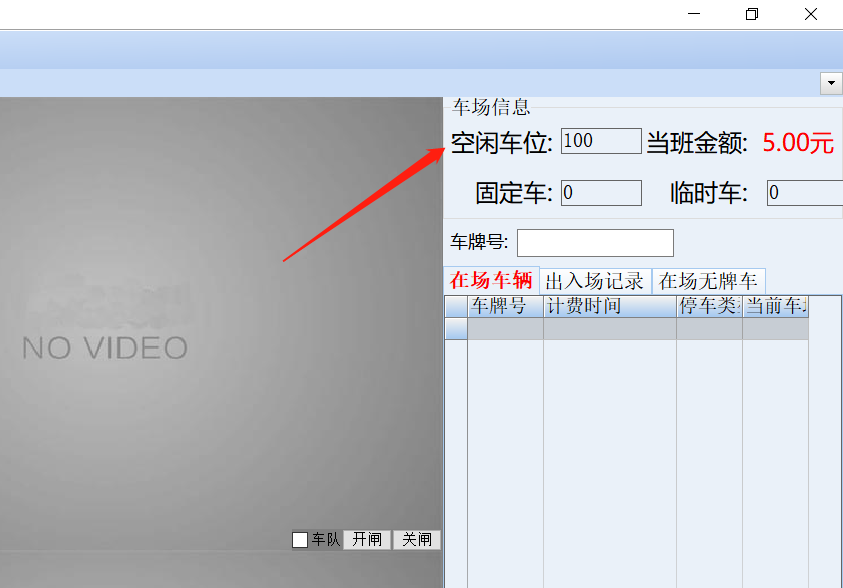

【空闲车位计数】：可对固定车、临时车或全部场内车辆计数并显示剩余车位。电脑显示效果如下图所示

【军警车自动开闸】：启用该功能则相机识别到军警车车辆时系统自动开闸放行。

【系统自动处理时间】：系统可以设定在一定时间内无人工处理时自动选择默认的处理方式 。软件设定时间内无任何操作会自动关闭。

【车牌显示保持几秒】：车牌识别后，系统保持显示识别结果的时间。

【待处理车辆最大个数】：弹出的车牌状态信息提示框将在规定时间内自动关闭。

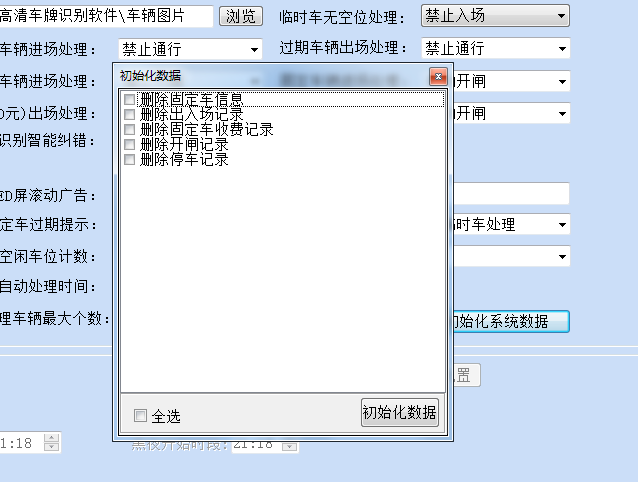

【初始化系统数据】：可以选择并删除固定车信息、出入场记录、固定车收费记录、开闸记录、停车记录。如下图所示

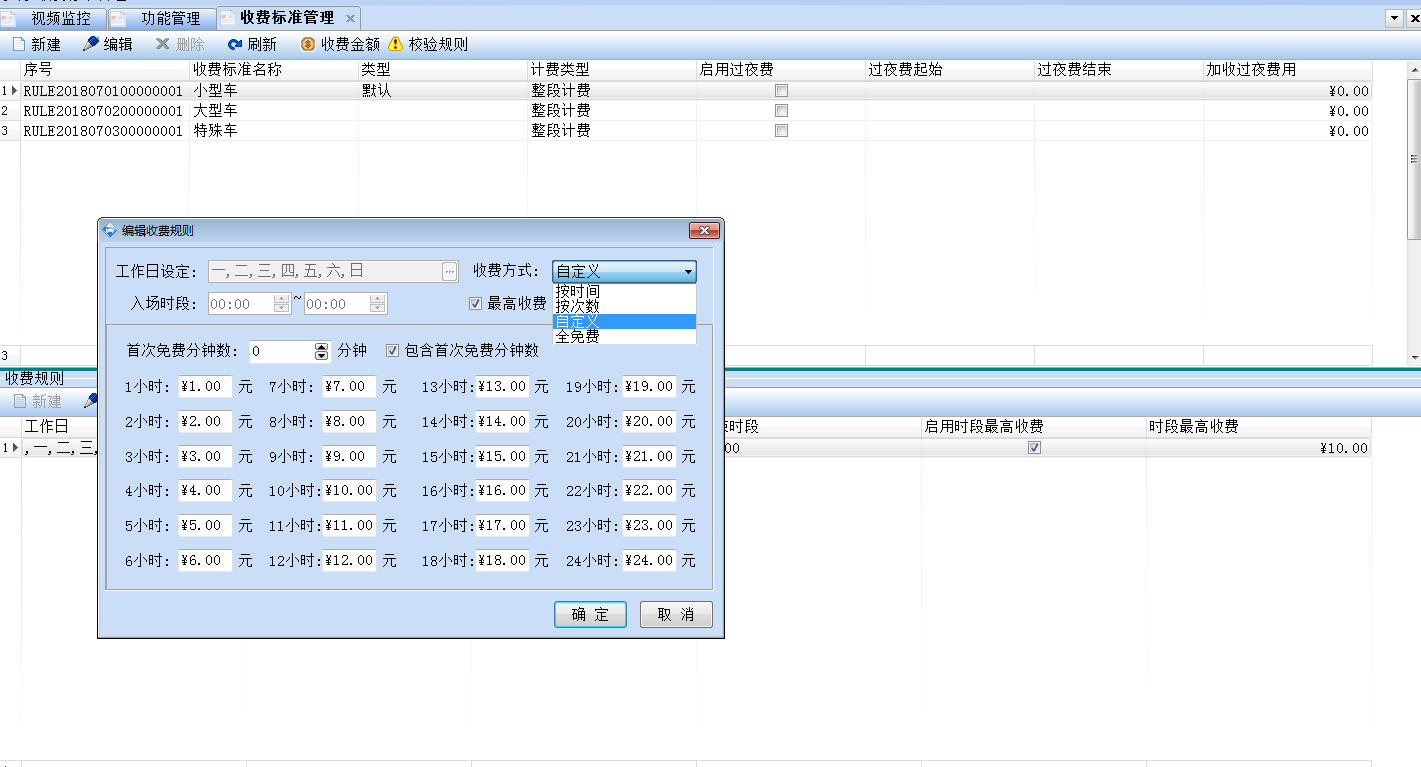

【设置临停车收费方式】：有四种计费方式，分别为按小时、不分时段、按次、分白天夜间段；

每日最高收费限额：此项可为用户提供每日最高的收费限额，设置收费上限。

免费分钟：提供停车免费时间，根据用户需求自定义免费时长。

分白天黑夜段：收费标准可按照白天和夜间进行收费。

按小时收费：根据设定的时间，进行车辆收费。

按次收费：设置不计停车时长，按次数进行收费。

不分时段：按照设定时长收费。

【设置临停车辆费率】:不同的车辆类型设定不同的费率。

Ø 常用功能

该界面展示日常使用过程中经常用到的功能设置。

【在场车辆】：查询本车场所有在场车辆的相关信息；

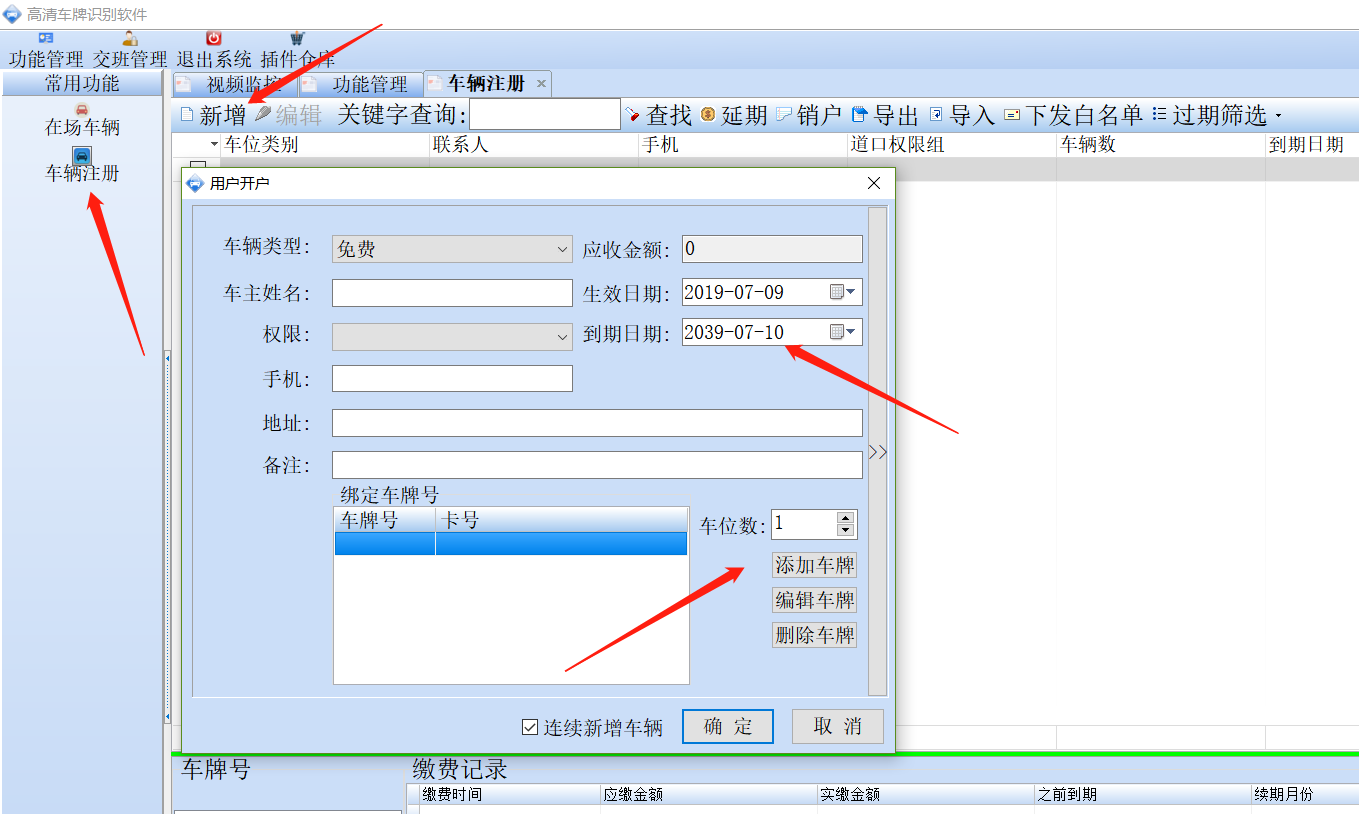

【车辆注册】：点击车辆注册，单击开户开始登记车辆信息，其中车主姓名和手机为必填项，手机不允许重复。如图所示。

温馨提示：

A.一位多车时，在此界面连续添加车牌即可；

B.给固定车辆开户时切勿选择临时车权限，否则有可能导致车辆无法进出车场；

Ø 道口设置

    对岗亭、道口、相机进行设置，并对道口授权。

【岗亭设置】：编辑或者添加新的岗亭；

【道口设置】：配置各个岗亭包含的道口；道口设置时也可以设置为内部小车场；

如下图所示

【相机设置】：选择该车道对应的网络摄像机IP地址，将摄像机绑定在车道上面；相机类型A是臻识，B是华夏，C是芊熠相机，控制卡类型A是科发协议，B是方控协议，C是睿泰科协议

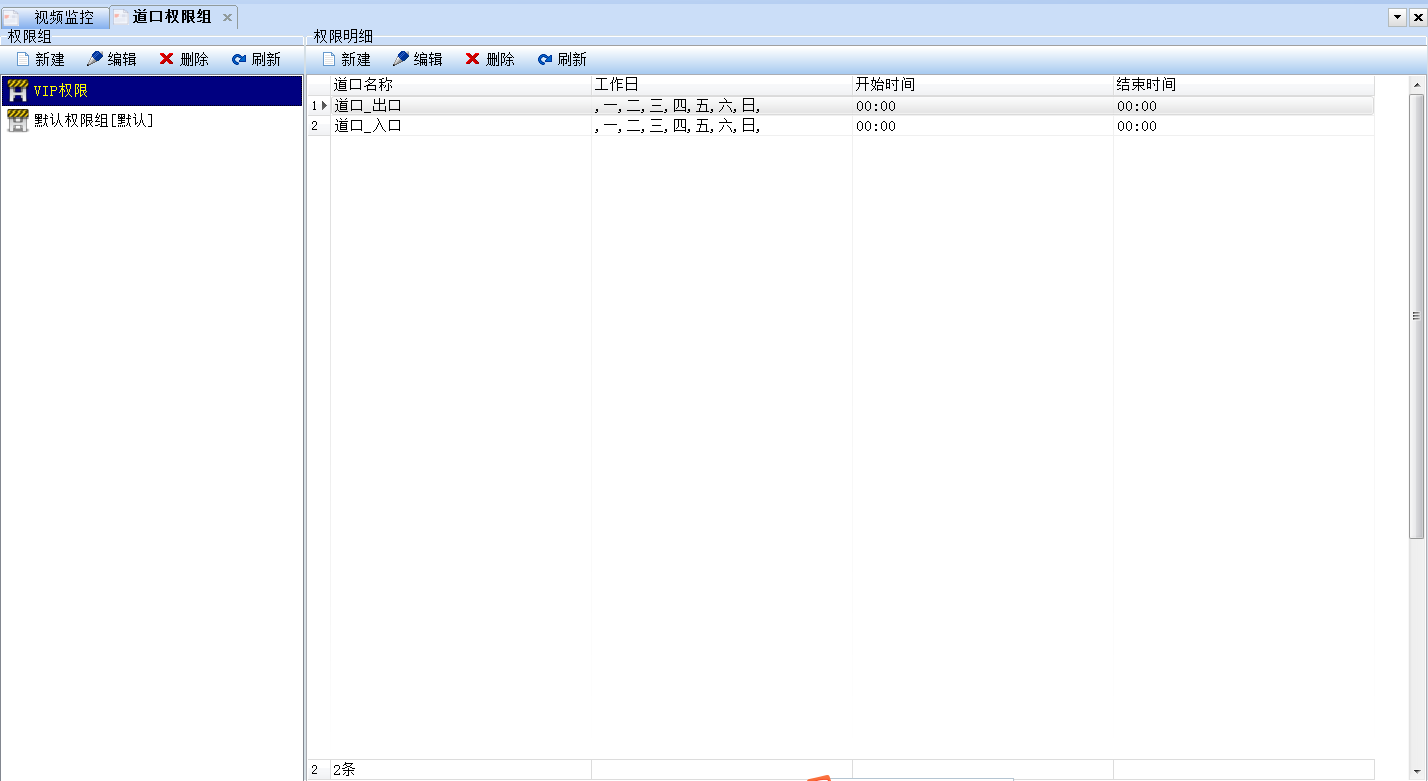

【道口授权】：设置可通行本道口的权限组，并可以设定通行时段有效管控车辆。

温馨提示：一般在弯道和多个方向来车，单通道路面较宽等复杂的环境下，选择采用双摄像机识别，此时需要在道口设置界面多增加一个道口，并在相机设置里配置好该道口的相机信息。

相机设置时勾选加装LED显示屏则该相机识别结果会通过LED播报显示；

Ø 车辆管理

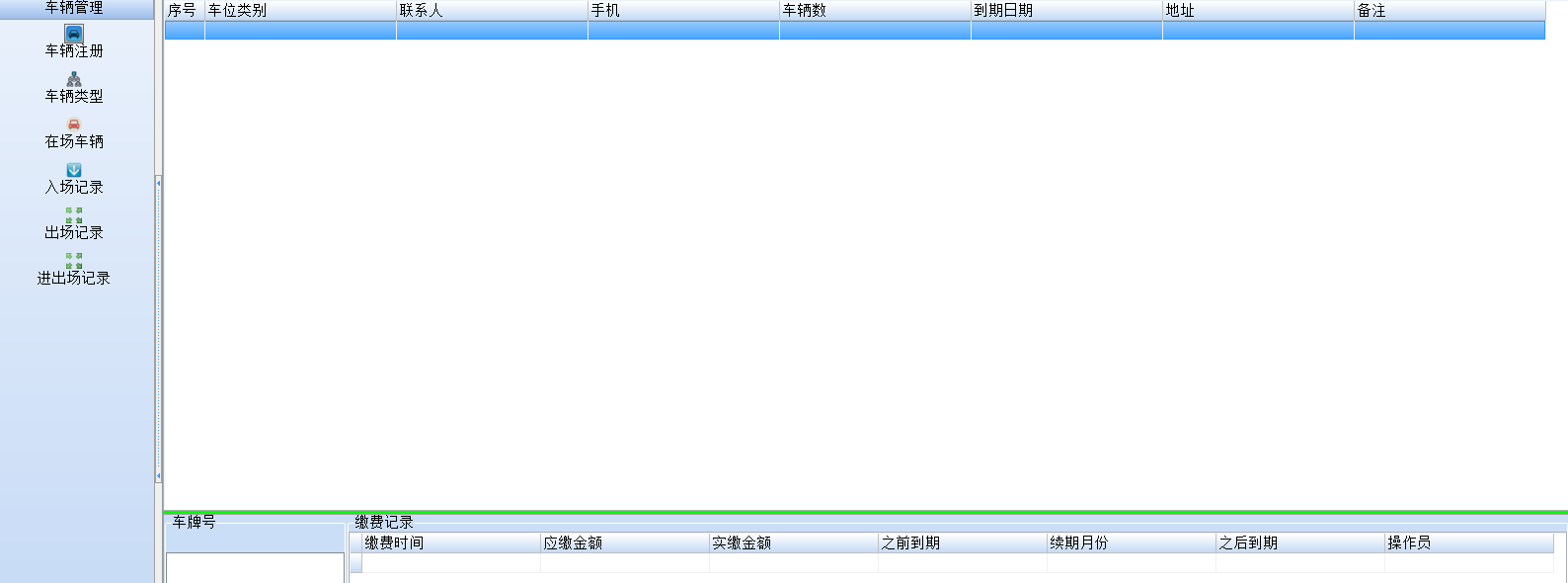

该界面可对车辆信息和记录进行查看和管理，如下图所示：

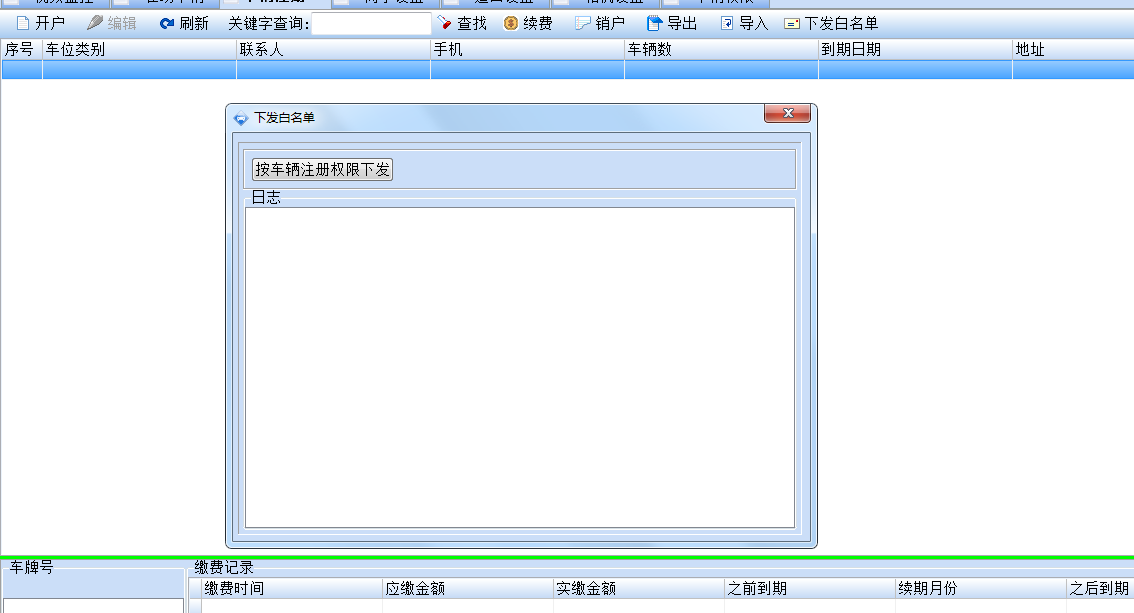

【车辆注册】：可对车辆进行注册缴费延期、销户、导入、导出、下发白名单等操作。将固定车信息下载到摄像机，在脱机情况下，进行车辆进出场管理。如下图所示

查找：通过关键字查询：“车牌号码”、“人员姓名”、“车场车位”、快速查询定位车辆信息；支持模糊查询。

销户：通过关键字查询，查询出需要注销的车牌，选中记录，点击【销户】按钮，提示注销成功即可。

通过车牌号码查询时，不需输入车牌号码里面的省份简称，支持模糊查询。

批量导入：车牌注册---导出---导入（先导出模板，从得到的模板里一次性录入好车牌号码再导入软件中来）。其中，导出的模板如下图所示

【车辆类型】：自定义月租车季租车和年租车的租金和有效时间；

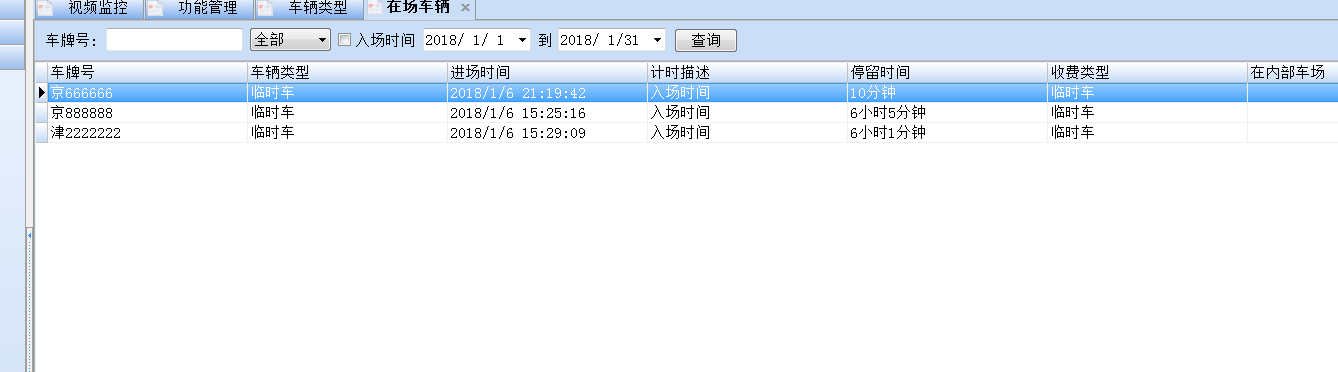

【在场车辆】：查询本车场所有在场车辆的相关信息；可以按照车牌号码车辆类型入场时间等条件来查询。如下图所示

【入场记录】：查询入场记录的相关信息；

【出场记录】：查询出场记录的相关信息；

【进出场记录】：查询本车场所有进出场车辆的相关信息，生成并导出Excel表格；

Ø 报表统计

   统计各类车辆收费信息

  【固定车辆收费记录】：查询固定车辆的收费记录情况。可以导出表格。

  【临停收费记录】：查询临时车辆的收费记录情况，并导出表格。

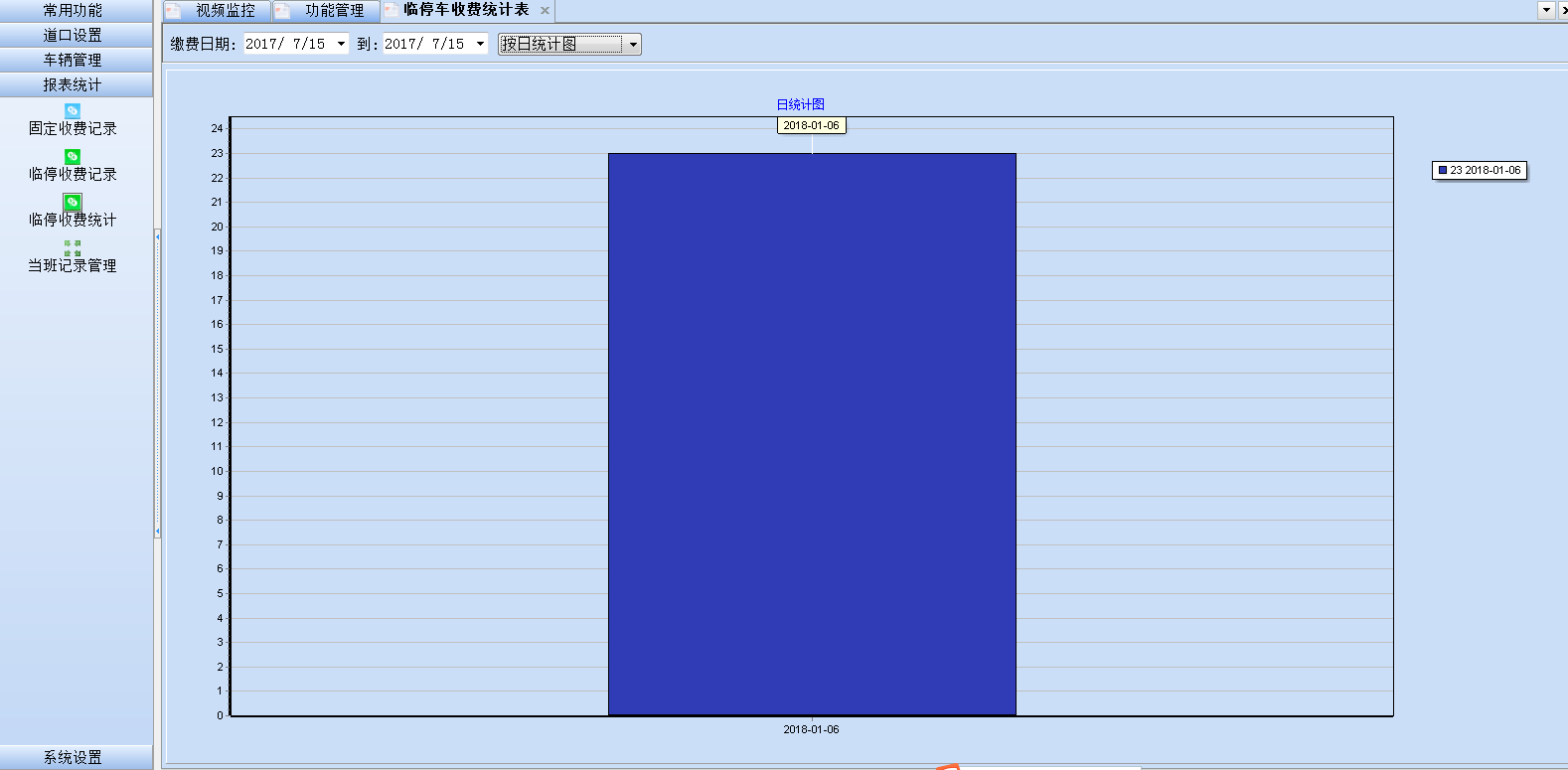

  【临停收费统计】：统计临时车收费信息，并可以按照日期、月份生成表格和统计图以供查看。如下图所示。

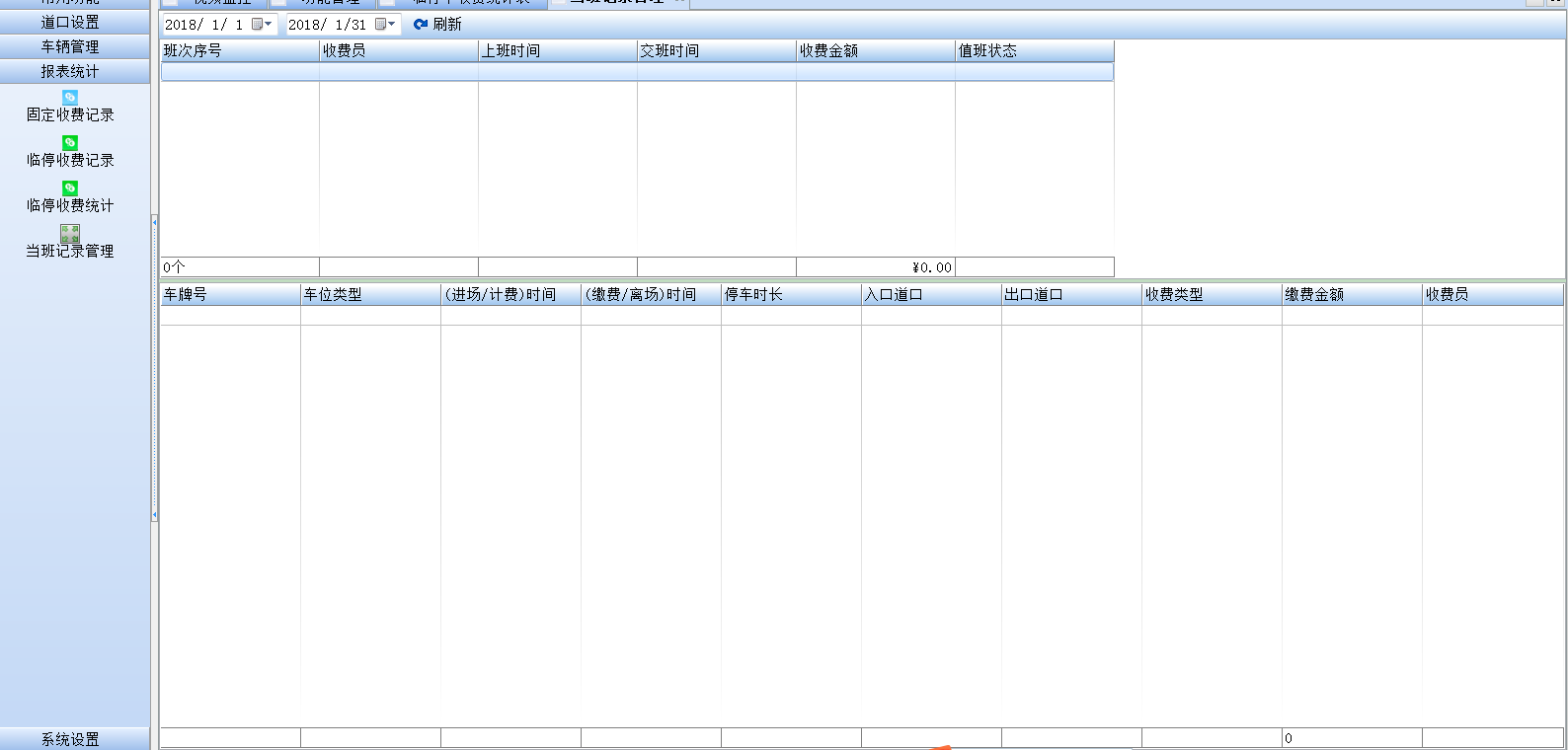

【当班记录管理】：查询各个班次的收费和值班情况。如下图所示

Ø 系统设置

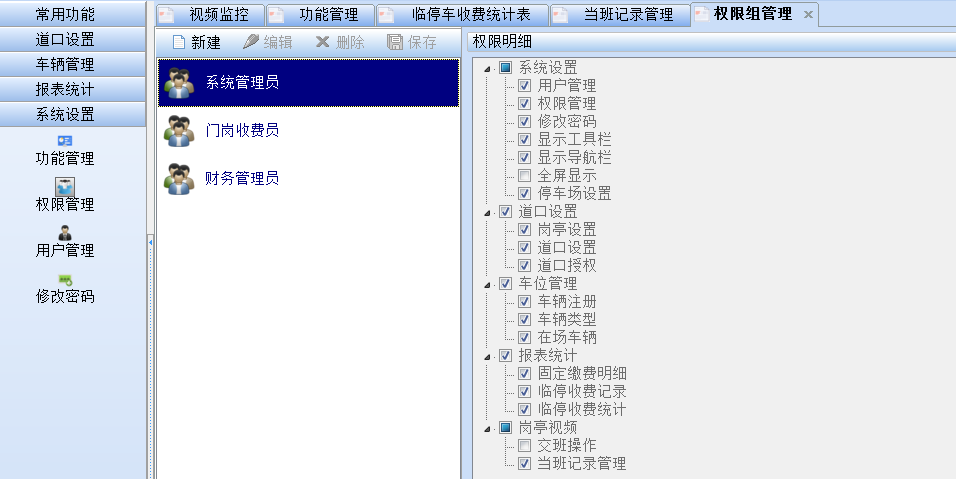

    该界面对用户和权限组进行管理，对软件的用户进行权限组分配，针对不同的用户，给予不同的权限，对用户数据安全提供保障。如图所示：

用户权限分配步骤：双击已经建好的用户账号，然后在权限组栏选择该操作员需要赋予的权限组，点击【保存】即可。

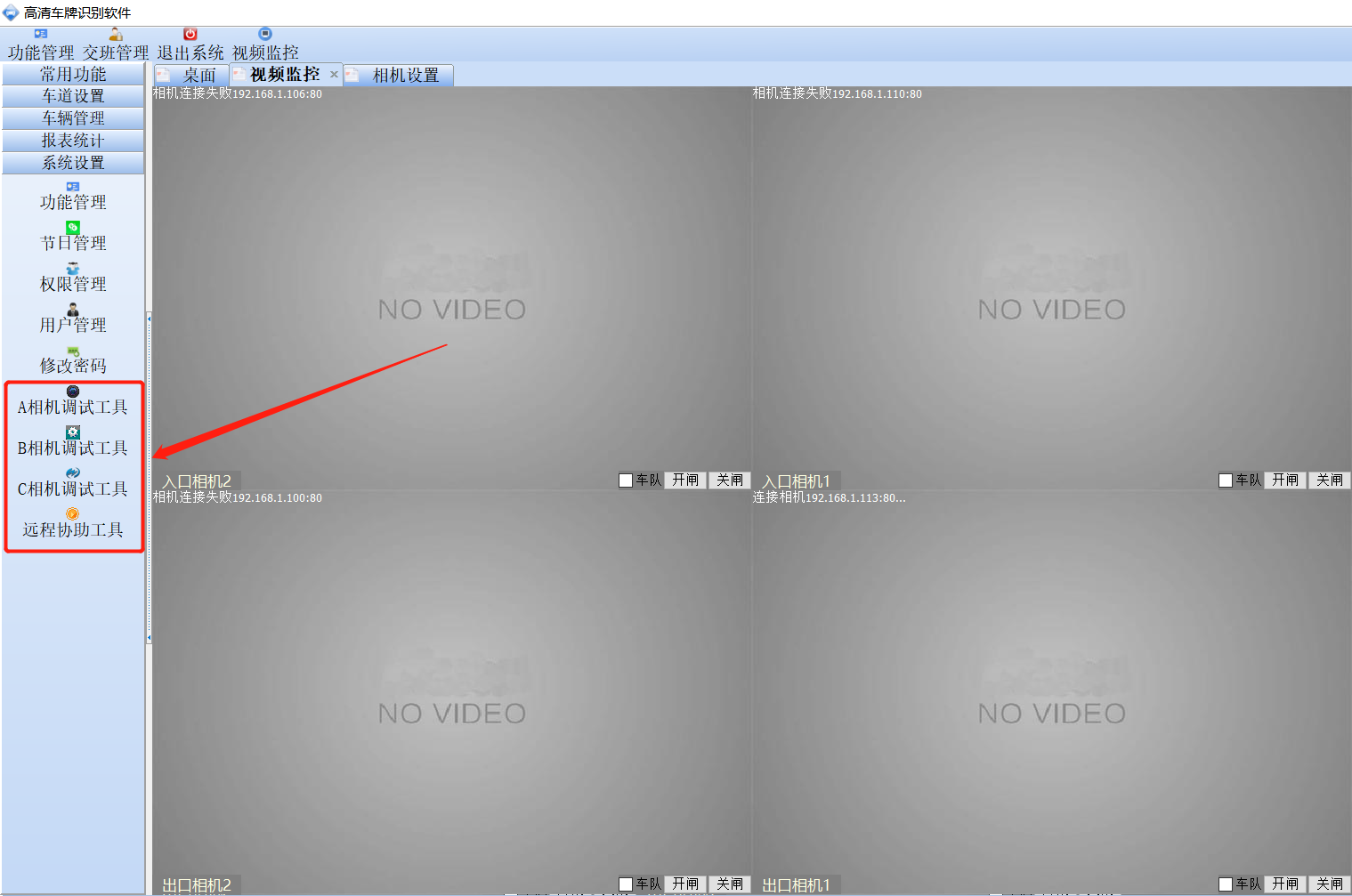

相机调试工具和远程工具：软件支持自动调用相机调试工具和远程协助工具，具体如下图所示：

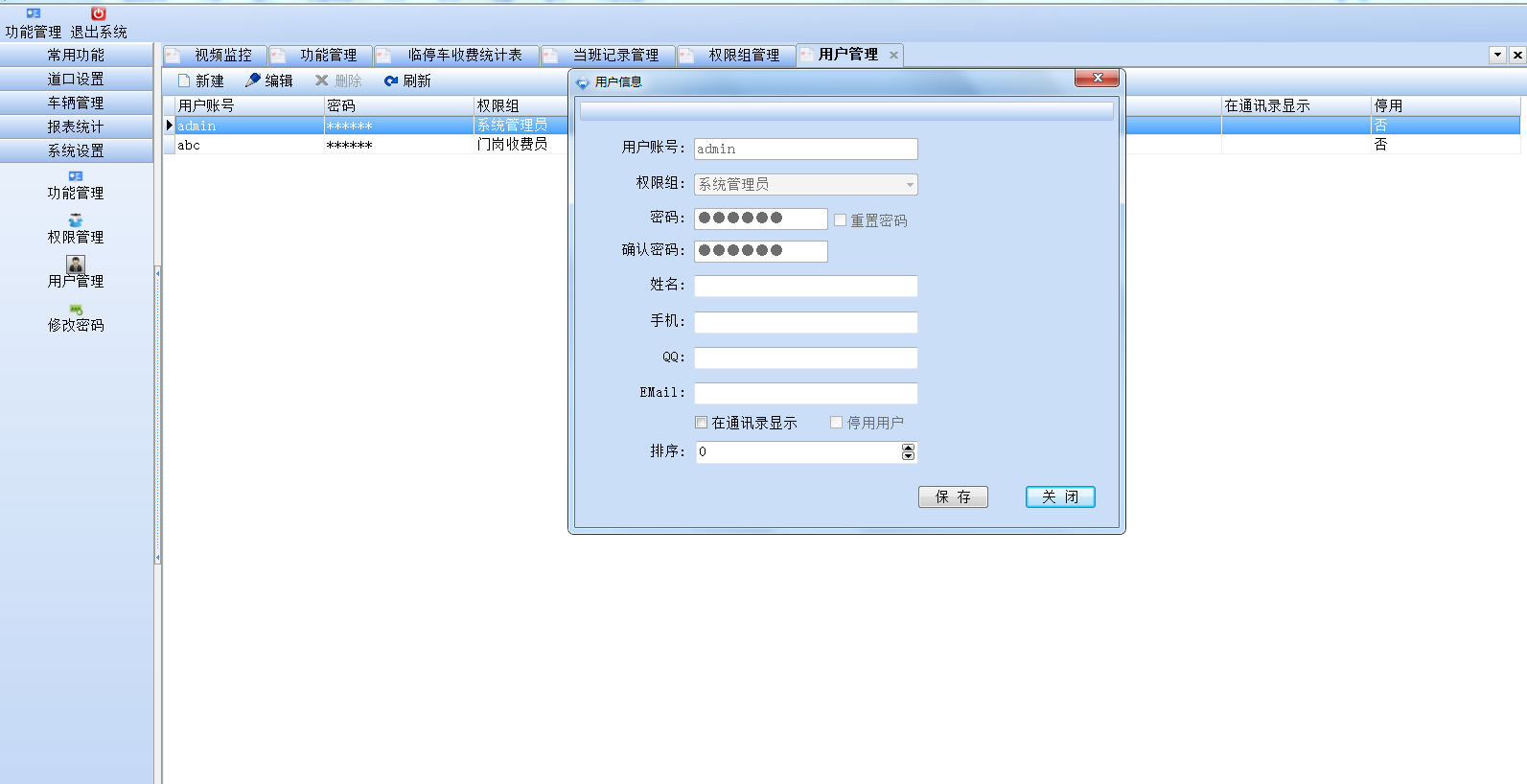

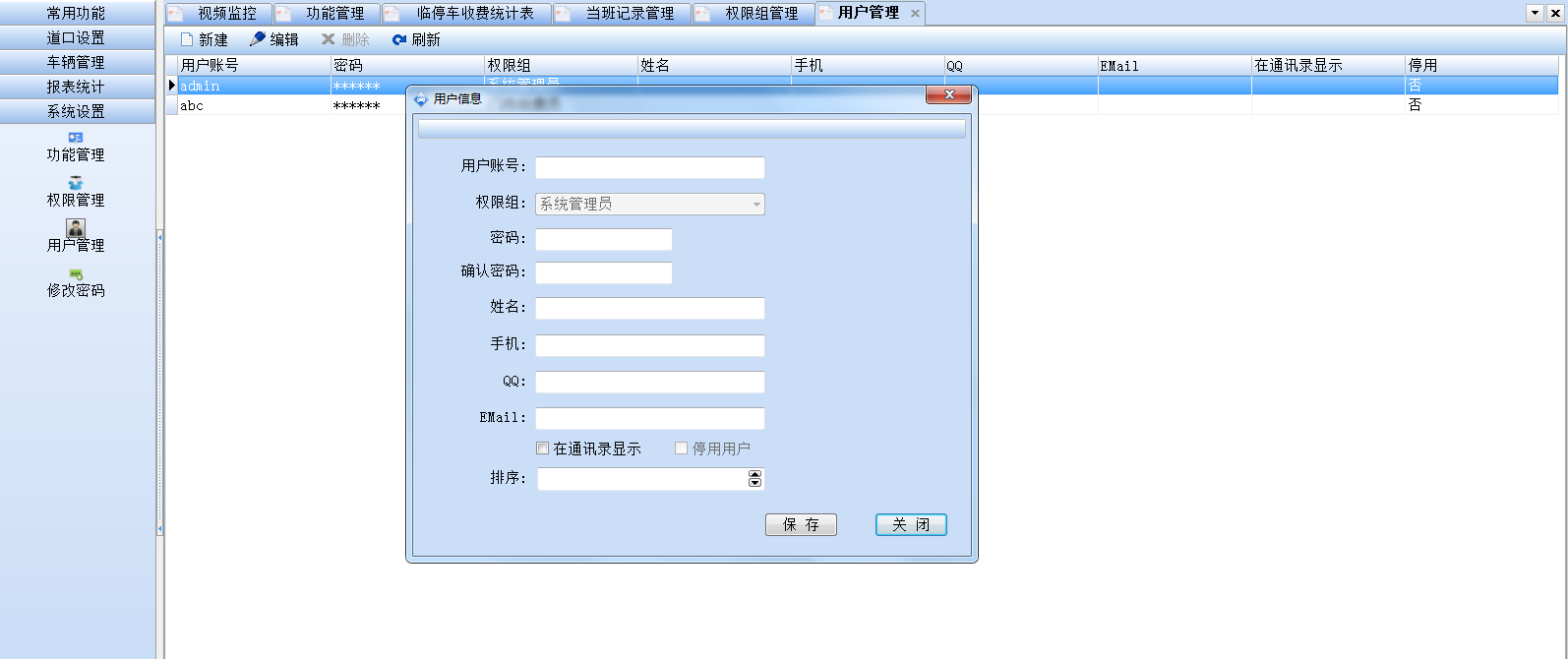

新建用户：点击新建，录入用户账号和密码，并在权限组栏里给该用户分配权限组，点击【保存】即可。如下图所示

修改密码：修改当前用户的登录密码。

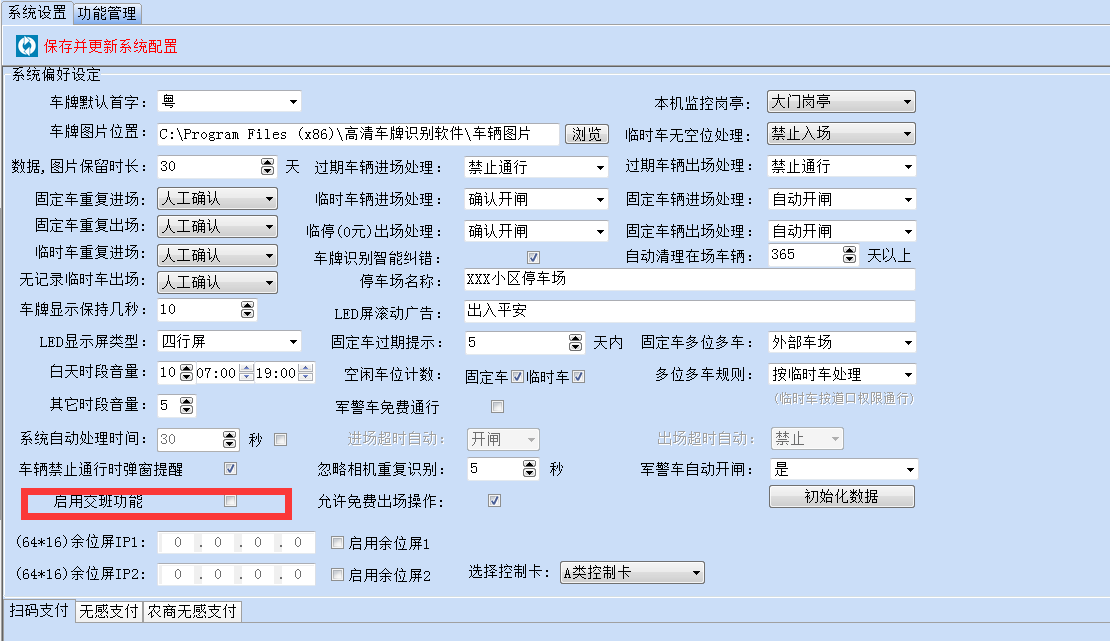

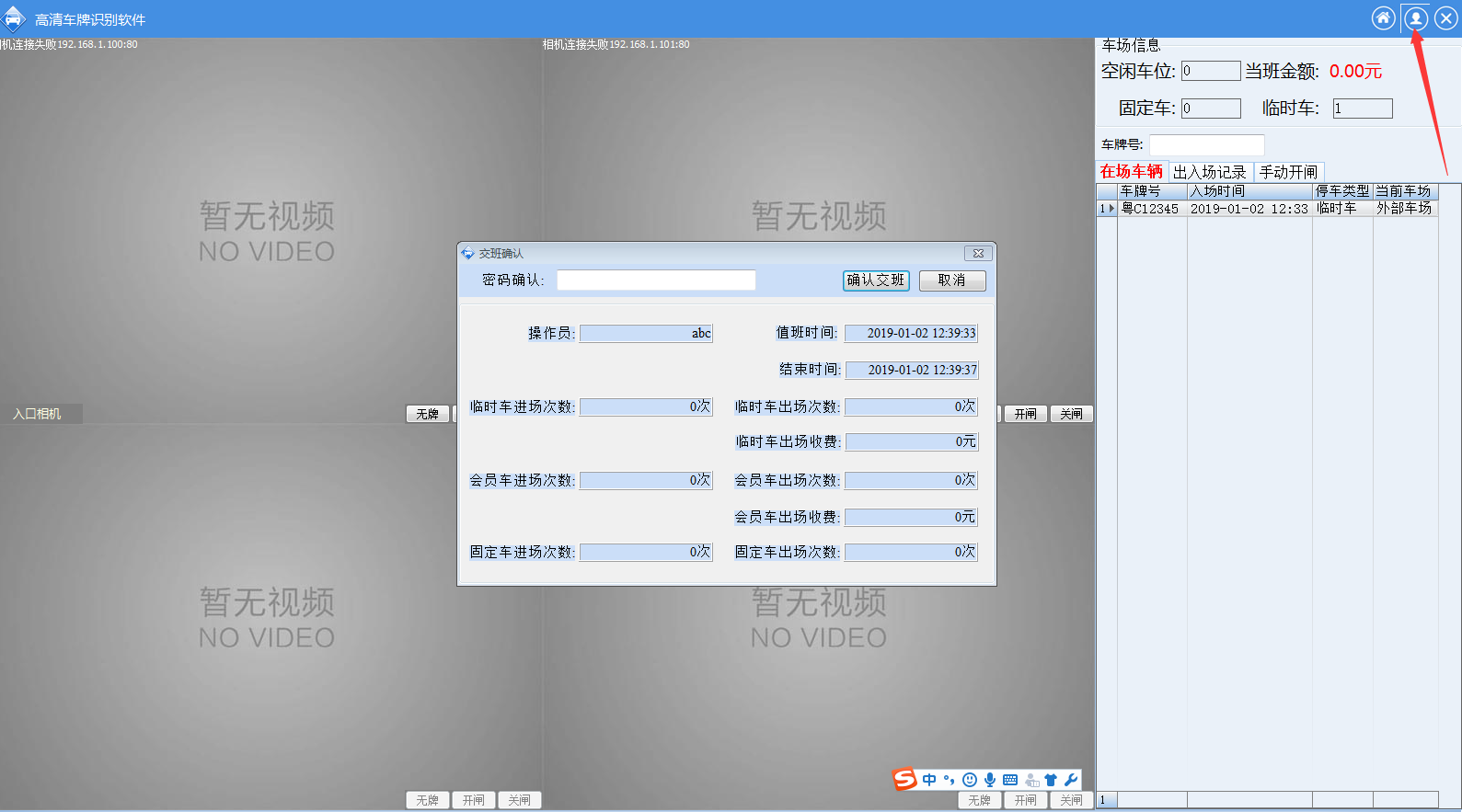

交班管理：首先在功能管理中开启交班操作功能，点击保存。使用该账号登录软件，界面右上方出现交班管理按钮。如下图所示

手动开闸：在监控界面点击开闸按钮系统将开启道闸。

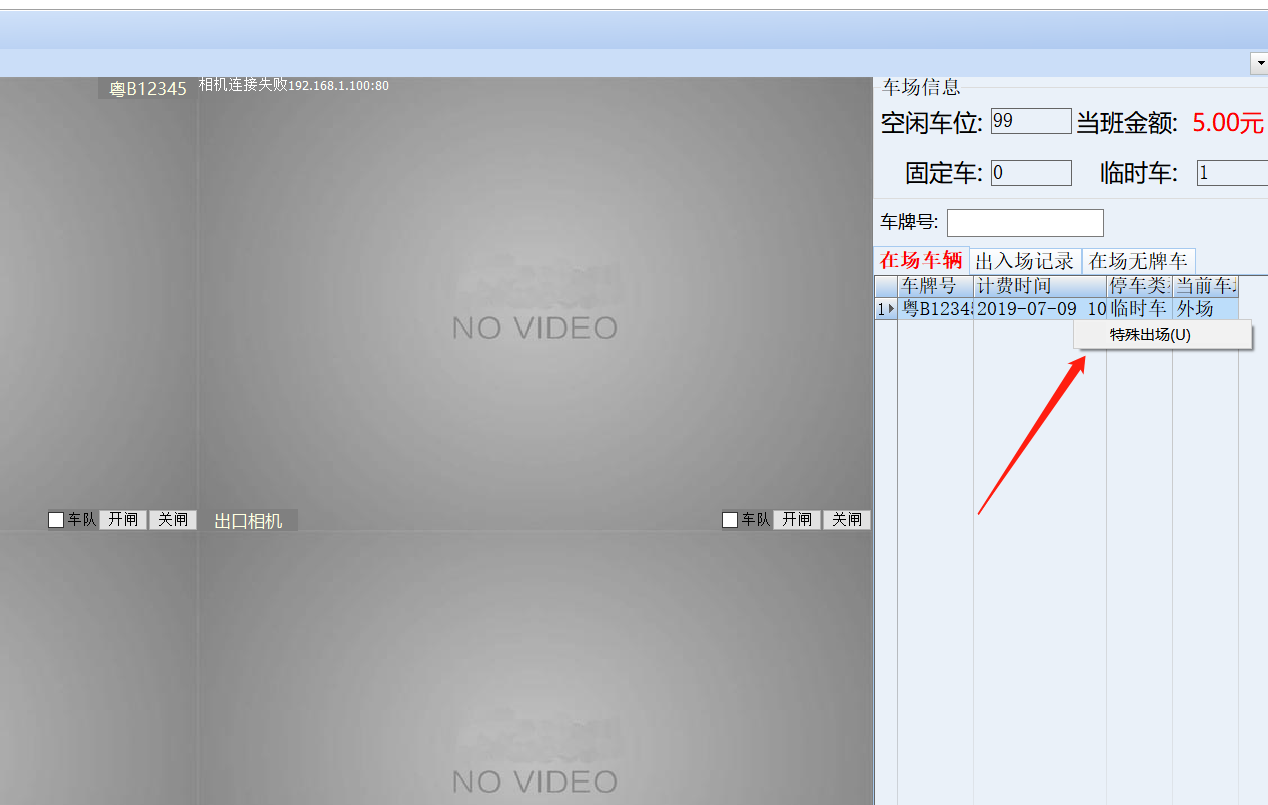

特殊出场：若发现并不在场的车辆信息，则右键点击在场车辆当中的该车，并进行特殊出场。

Ø 数据库管理

数据库管理包含数据库停止/启动/安装/卸载、数据库备份、数据库恢复三部分，下面分别对其作说明。如下图所示

（1）停止/启动/安装/卸载

双击数据库管理工具打开管理界面。

【停止服务】：停止数据库服务的运行；

【启动服务】：启动数据库服务的运行；

【卸载服务】：卸载数据库服务器程序；

【安装服务】：在本机安装数据库服务器程序；

【智能数据库升级】：软件安装时会自动检测并升级数据库。

（2）备份

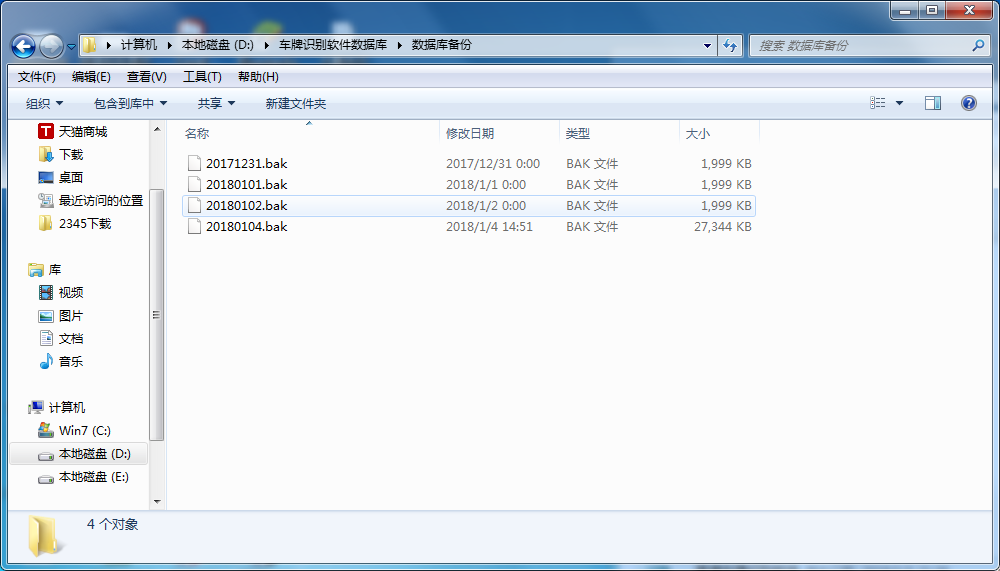

通过该界面备份数据库，软件自动在每日0点备份一次，防止数据丢失。备份路径默认在D盘车牌识别软件数据库文件夹内，点击“备份数据库”按钮即可手动备份。

补充说明：

A.仅支持在安装数据库电脑进行备份操作；

B.手动备份完后，请到备份文件生成目录下面查看备份文件，确保数据库备份成功。

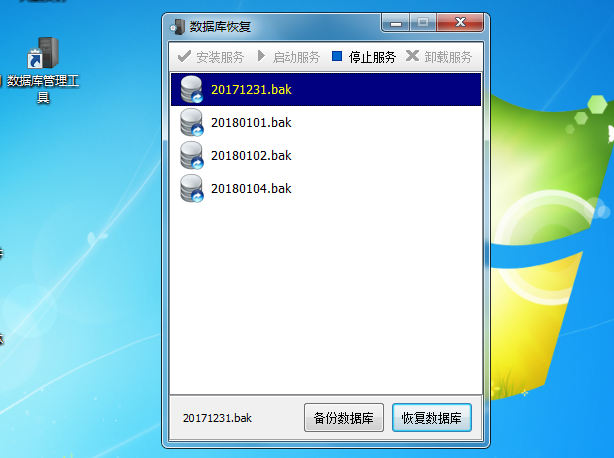

（1）还原

    还原数据库，多用于软件的维护，建议还原数据库的时，做好还原目标数据库的备份，防止数据库被覆盖丢失。

六、故障处理与分析

1.数据库连接不上

①引起原因：服务管理器未启动、未装好

处理方法：正确安装/启动服务管理器，不要随意更改电脑IP地址。

②引起原因：网络有问题

处理方法：重新检查网线、交换机、水晶头。

③引起原因：防火墙没关

处理方法：关闭防火墙后重新连接。

2.软件打不开

①引起原因：没有权限导致无法访问注册表

  处理方法：以管理员身份安装软件，以管理员身份启动软件。

3.相机连接不上，进不了IE设置

①引起原因：IP地址不对

 处理方法：检查像机IP，可以用一体机配置工具搜索IP。

②引起原因：电脑IP冲突

  处理方法：在电脑网络和共享中心修改电脑IP。

③引起原因：交换机或网线故障

  处理方法：更换网线或交换机。

④引起原因：相机IP冲突

  处理方法：将网线拔掉在再ping，如果能ping通，就证明IP冲突。更改像机IP。

⑤引起原因：摄像机和电脑不在同一网段

  处理方法：在电脑网络和共享中心修改或者添加电脑IP，保证与像机在同一网段。

⑥引起原因：电脑系统或浏览器问题

  处理方法：尝试换一台电脑登录。

4.登录相机IE后，没有图像

①引起原因：像机控件没安装

  处理方法：安装控件，升级flash控件。

②引起原因：电脑IE浏览器版本问题

  处理方法：将电脑IE浏览器版本升级为IE9，安装360浏览器打开。

5.显示屏不显示播报车牌号码

①引起原因：485信号线不通或者接错

  处理方法：重新检查相机和显示屏控制卡之间的线路。

②引起原因：相机设置错误

  处理方法：检查相机的串口调试参数、波特率以及相机485输出

③引起原因：控制卡不良。

  处理方法：检查控制卡或者相机电源。

6.在线监控无图像

①引起原因：进在线监控提示‘相机连接失败’

  处理方法：像机类型，IP地址，登录名密码是否正确。

③引起原因：控件没装，flash控件没装

  处理方法：重装flash。

④引起原因：系统问题

  处理方法：更换电脑操作系统。

7.提示“请插入加密狗”

①引起原因：加密狗和模式不匹配。

②引起原因：插了多个不同型号的加密狗

  处理方法：拔掉不匹配的加密狗。

8.在线监控不抓图

①引起原因：图片保存路径不正确

  处理方法：填写正确的保存路径，网络路径必须共享且有权限读写，格式\\192.168.2.1\Poto\（详细见共享文档设置）。

②引起原因：硬盘存储空间不足

  处理方法：清理或增加硬盘。

七、保养与维护

7.1硬件维护常识

(1)定期为入出口控制机内的控制板等部件除尘；除尘时一般选用柔软的毛扫，以

       免损坏各器件， 注意需在断电状态下操作；

(2)定期检查出入口控制机箱体、道闸的防水防雨结构，防止内部积水受潮；

(3)定期检查各设备的地线连接是否良好，以保证设备用起来安全可靠。

7.2软件维护常识

(1)定期对数据库进行备份以防止数据库或操作系统被破坏，造成数据丢失。数据备份的一般备份到安全可靠的计算机上；

(2)定期对数据库进行备份清理，以提高查询、统计速度；

(3)管理软件和数据库建议安装到非系统盘，防止操作系统重装造成损失，管理软件

的安装目录下不能再存放或安装其它程序文件，以防止其它程序文件对管理软件进

行破坏。管理软件安装目录下的所有文件也不能删除修改。
